Auswählen der richtigen Spezifikationen des Cuplock -Gerüsts: Ein praktischer Leitfaden

Das Cuplock -Gerüst ist für seine Geschwindigkeit, Stärke und Vielseitigkeit bekannt. Damit ist es eine Top -Wahl für verschiedene Bauprojekte weltweit. Die Auswahl der korrekten Spezifikationen-hauptsächlich die Standards (Rohrdurchmesser und Wandstärke) und Hauptbuchlängen-ist jedoch entscheidend, um Sicherheit, Effizienz und Kosteneffizienz zu gewährleisten. Hier ist ein Leitfaden, um die richtige Wahl zu treffen:

1. Verstehen Sie die Grundlagen der Cuplock:

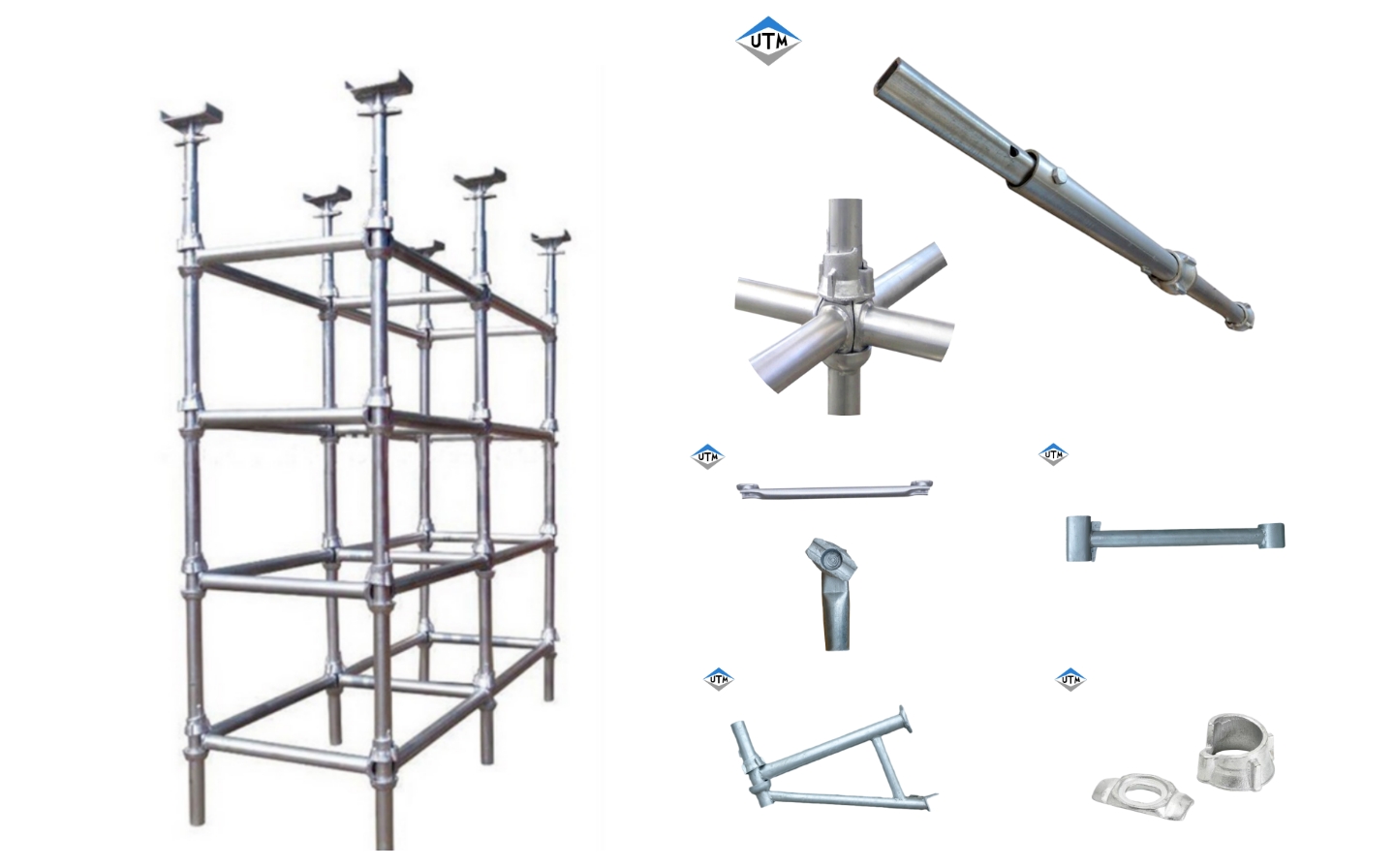

• System: Merkmale vorgeschobene Tassen auf vertikalen Standards in festen Intervallen (typischerweise 500 mm oder 1000 mm). Ledger und Getriebe verbinden sich gleichzeitig mit Wirbelklingen mit diesen Tassen, wodurch ein starrer Knoten erzeugt wird.

• Schlüsselkomponenten: Standards (Branchen), Ledger (Horizontale), Getriebe (Träger), Grundbuchsen, Ärmeln und notwendige Klammern.

2. Kernspezifikationen zu berücksichtigen:

• Standardgröße (Rohrdurchmesser und Wandstärke):

• 48,3 mm OD (Außendurchmesser): Dies ist der häufigste globale Standard . Die Wandstärken reichen typischerweise von 3,2 mm (häufig) bis 4,0 mm (Schwerlast). Wählen Sie 4,0 mm für höhere Lasten, höhere Höhen oder anspruchsvolle Umgebungen.

• 60,3 mm OD: Wird für Projekte verwendet, die eine außergewöhnliche Kapazität (z. B. schwere Schalung, Materialspeicherplattformen) oder sehr hohe Strukturen erfordern . Bietet überlegene Festigkeit und Steifheit.

• Kritischer Faktor: Belastungskapazität. Schwerere Lasten (Arbeiter, Material, Ausrüstung) fordern dickere Wände oder größere Durchmesser. Konsultieren Sie immer Lasttische, die vom Hersteller/Lieferanten zur Standardgröße und Wandstärke spezifisch sind.

• Hauptbuchlänge:

• Site -Zugang und Hindernisse: Wählen Sie Längen, die sich um Säulen, Maschinen oder enge Räume navigieren.

• Strukturelles Design: Die Lernbreite wirkt sich direkt auf Gerüststabilität und Lastverteilung aus. Insbesondere für größere Buchten sind technische Berechnungen von wesentlicher Bedeutung.

• Effizienz: Die Standardisierung von weniger Hauptbuchlängen (z. B. 2,0 m und 1,5 m) kann die Erektion beschleunigen und die Komplexität verringern.

• Plattformanforderungen: Die Länge der Ledger beeinflusst die Längen der Platzierung und der Deckplatine.

• Bestimmt die Buchtbreite (Entfernung zwischen Standards entlang des Hauptbuchs).

• Gemeinsame Längen: 1,0 m, 1,5 m, 1,8 m, 2,0 m, 2,5 m, 3,0 m.

• Auswahlfaktoren:

• Durchgangslänge: Bestimmt die Auftriebslänge (Abstand zwischen Ledgers). Gemeinsame Längen ähneln Ledgers (1,0 m, 1,5 m, 1,8 m, 2,0 m, 2,5 m, 3,0 m), die basierend auf der erforderlichen Plattformbreite und dem strukturellen Design ausgewählt wurden.

3.. Schlüsselfaktoren beeinflussen die Auswahl der Spezifikation:

• Beabsichtigte Verwendung und Ladenklasse:

• Leichte Dienst (Inspektion/Zugang): 48,3 mm x 3,2 mm Standards reicht oft aus.

• Allgemeine Konstruktion (mittlerer Dienst): 48,3 mm x 3,2 mm oder 4,0 mm ist Standard.

• Schwerlast (Mauerwerk, Schalung, Materialspeicher): 48,3 mm x 4,0 mm oder 60,3 mm Standards sind unerlässlich. Überprüfen Sie die Anforderungen an die Lastklasse (z. B. BS EN 12811 Klasse 4, 5 oder 6).

• Gerüsthöhe: größere Gerüste erleben größere Windlasten und erfordern eine verbesserte Stabilität. In der Regel sind größere Durchmesser (60,3 mm), dickere Wände (4,0 mm), möglicherweise kleinere Lorbeerbreiten und eine erhöhte Auseinandersetzung erforderlich.

• Standortbedingungen:

• Windbelastung: Hochwind-Stellen erfordern robuste Spezifikationen (stärkere Röhrchen, engere Verbreitung, kleinere Buchten).

• Bodenbedingungen: Unebener Boden erfordern möglicherweise mehr einstellbare Basisbuchs oder Sohle -Boards, ändert jedoch nur die Röhrenspezifikation, es sei denn, die Stabilität beeinflusst.

• Zugriffsbeschränkungen: Enge Räume erfordern häufig kürzere Ledger -Längen (1,0 m, 1,5 m) für die Manövrierfähigkeit.

• Lokale Vorschriften und Standards: Nationale und lokale Gerüstcodes Diese bestimmen die Mindestanforderungen für Rohrspezifikationen, Design und Sicherheitsfaktoren. immer einhalten (z. B. OSHA in den USA, TG20: 21/Bs EN 12811 in Großbritannien/EU, AS/NZS 1576 in Aus/NZ).

• Verfügbare Inventar und Kosten: Überlegen Sie, welche Ausrüstung die Vermietung oder Ihr eigener Hof besitzt. Die Standardisierung der gemeinsamen Größen (48,3 mm, 2,0 m/1,5 m) ist in der Regel wirtschaftlicher und leicht erhältlich als maßgeschneiderte Größen. Bleichen Sie ein optimales Design mit praktischer Verfügbarkeit aus.
