JIS Japan Typ Gerüstkupplung 48,6 mm Gerüst 20-65 mm Höhe Schwenkbalkenklemme

Balkenklemme/Trägerkupplung/Gravlock-Kupplung, japanischer Typ

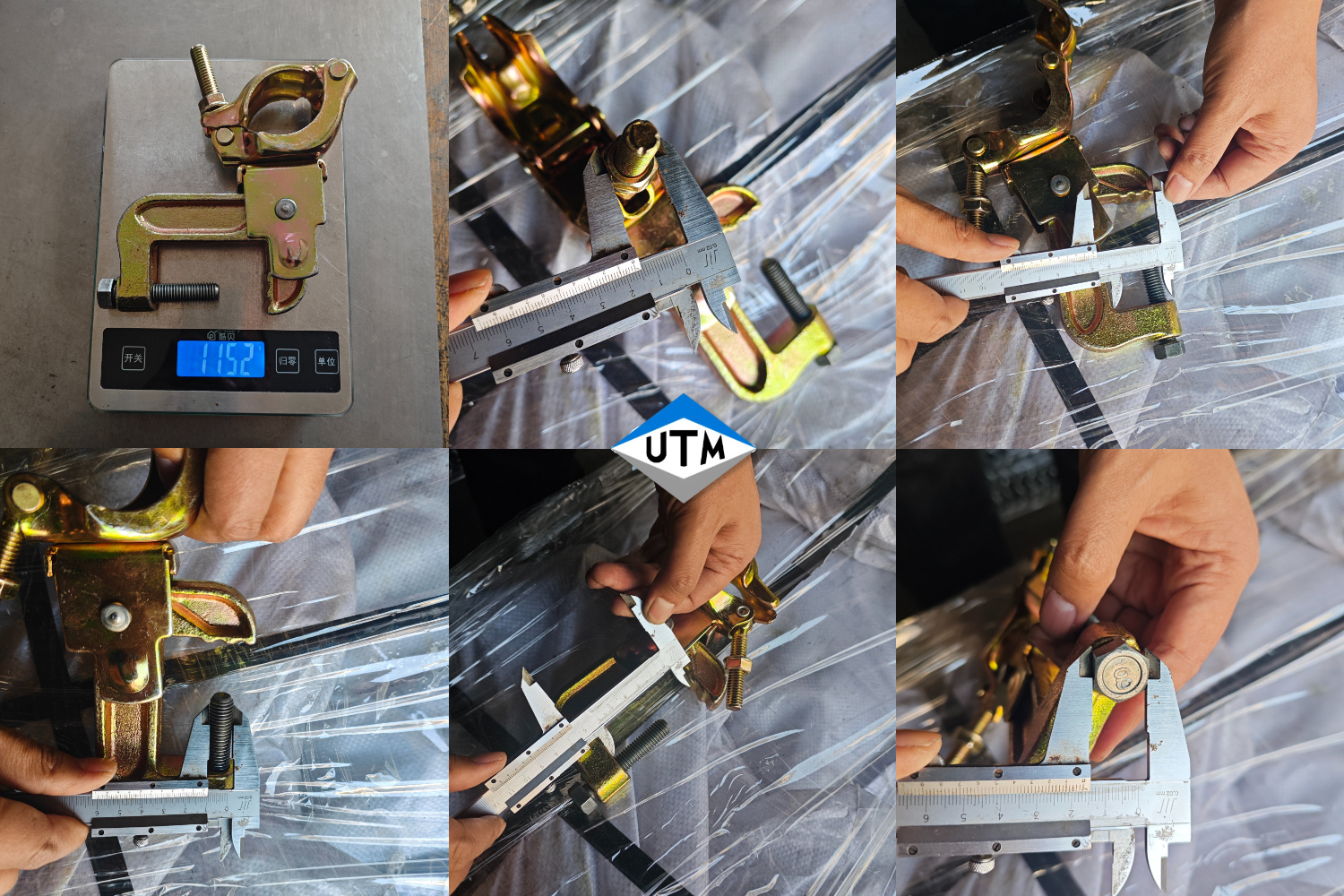

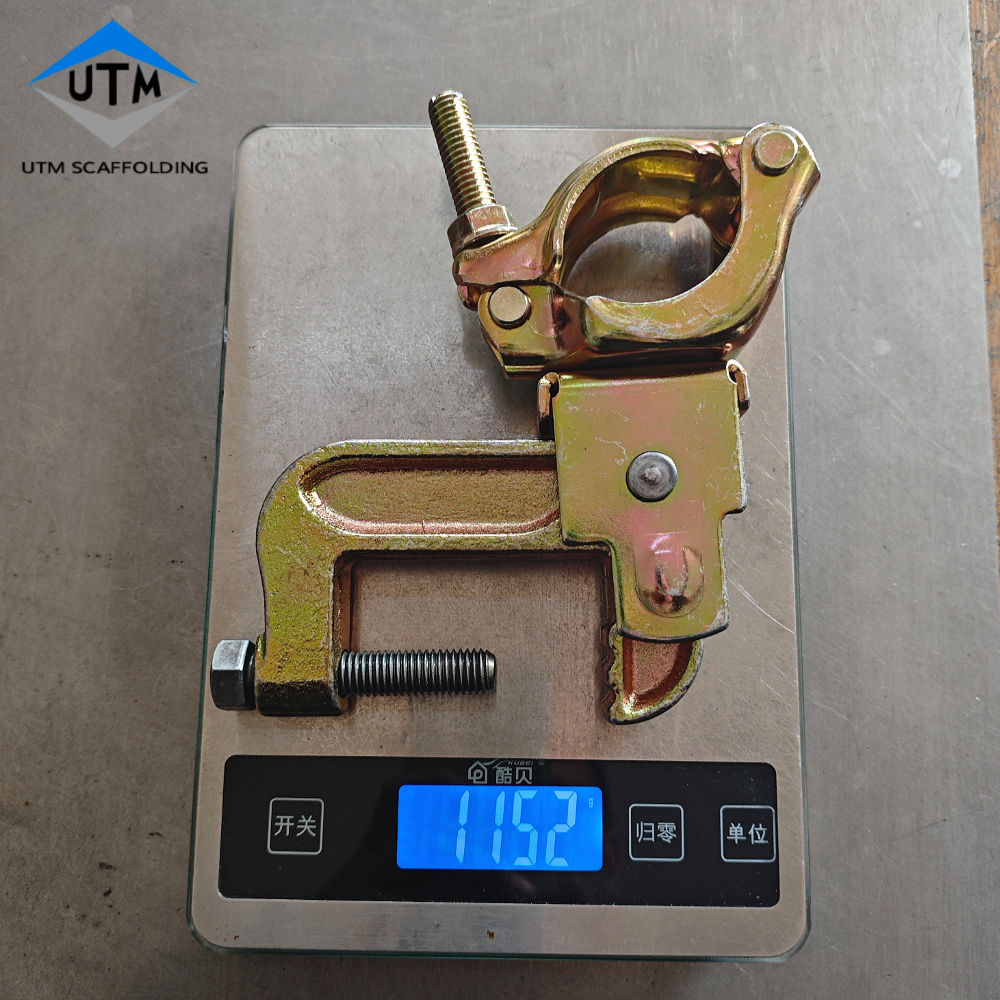

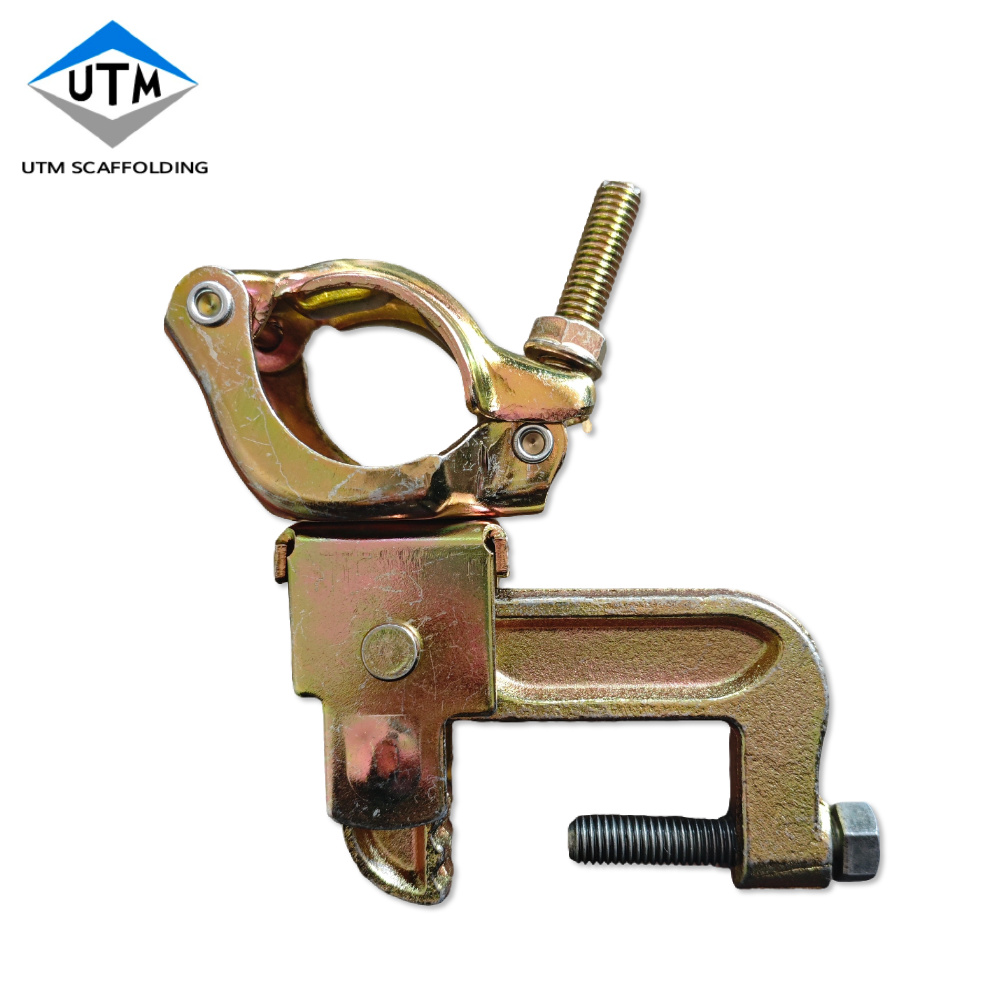

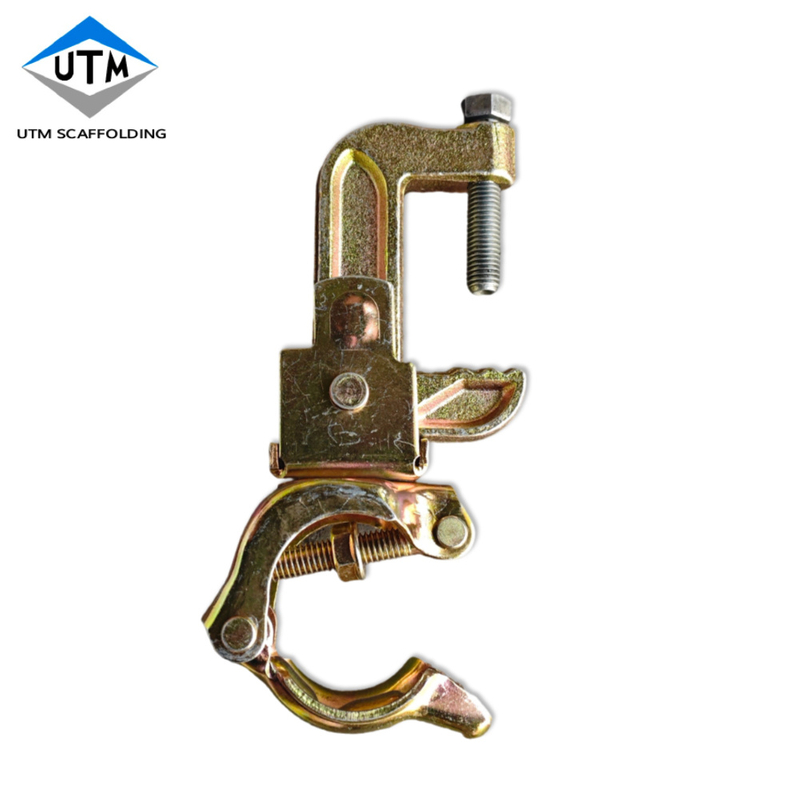

Die japanische Gerüst-Schwenkträgerklemme ist ein spezieller Drehverbindungsbeschlag, der für das japanische Gerüstsystem entwickelt wurde. Es dient zur flexiblen Befestigung von Gerüstrohren an Stahlträgern, I-Trägern oder Strukturträgern. Sein Hauptvorteil liegt im um 360° drehbaren Zentralgelenk, das eine beliebige Winkeleinstellung zwischen Gerüstrohr und Träger ermöglicht und sich so an komplexe Installationsumgebungen in japanischen Architektur- und Industrieprojekten anpasst. Es ist eine Schlüsselkomponente zur Gewährleistung der Stabilität und Sicherheit temporärer Stützkonstruktionen.

Strukturmerkmale (Design-Highlights im japanischen Stil)

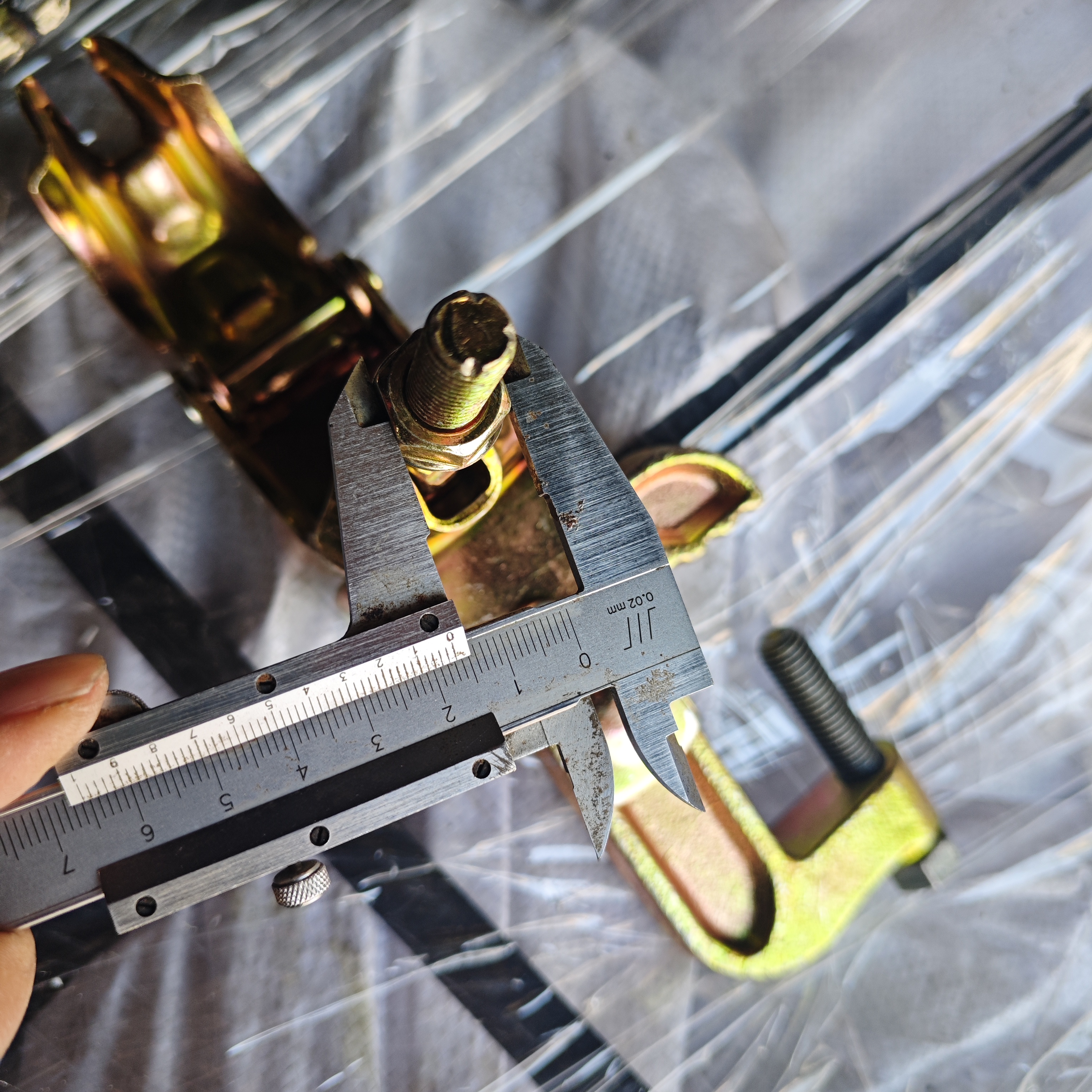

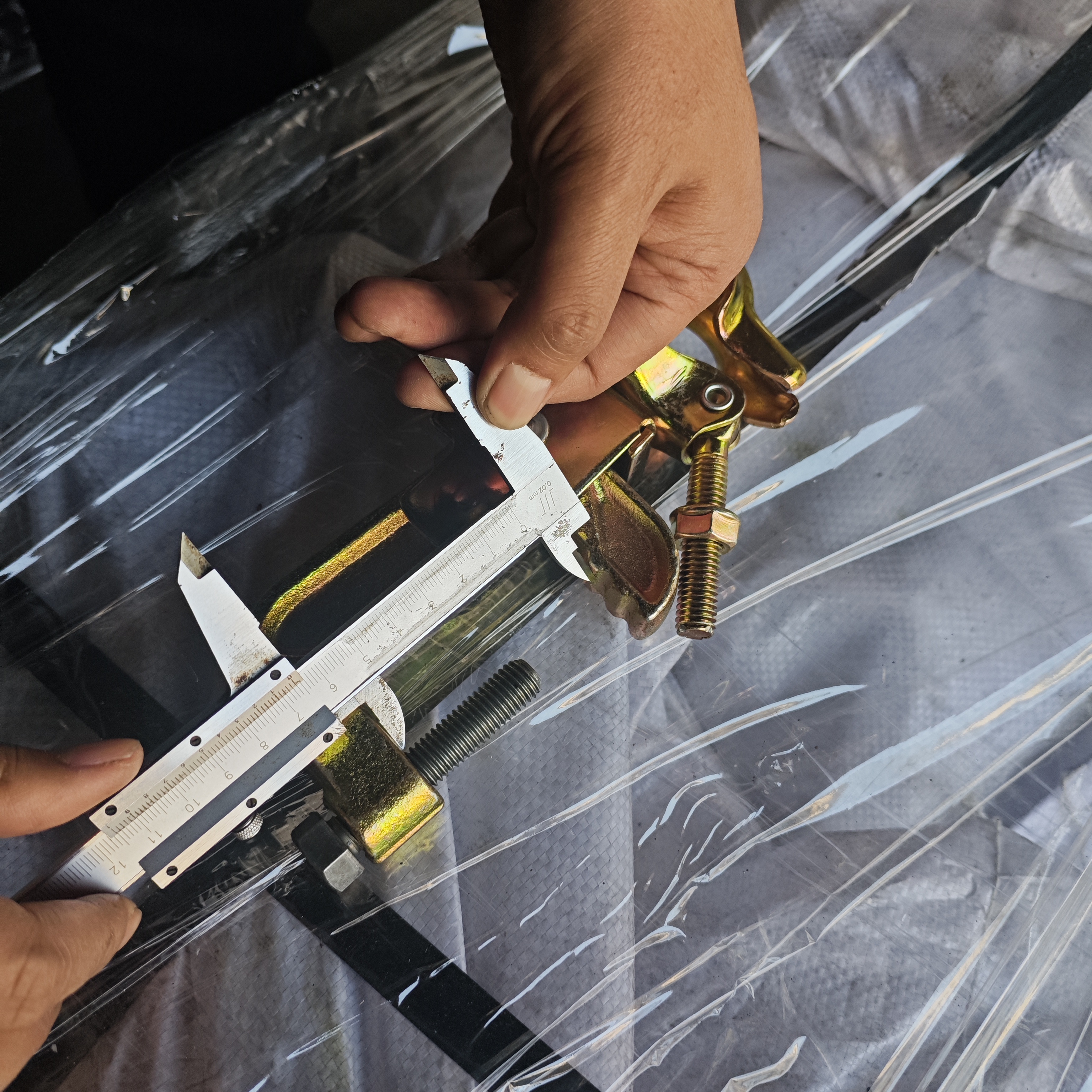

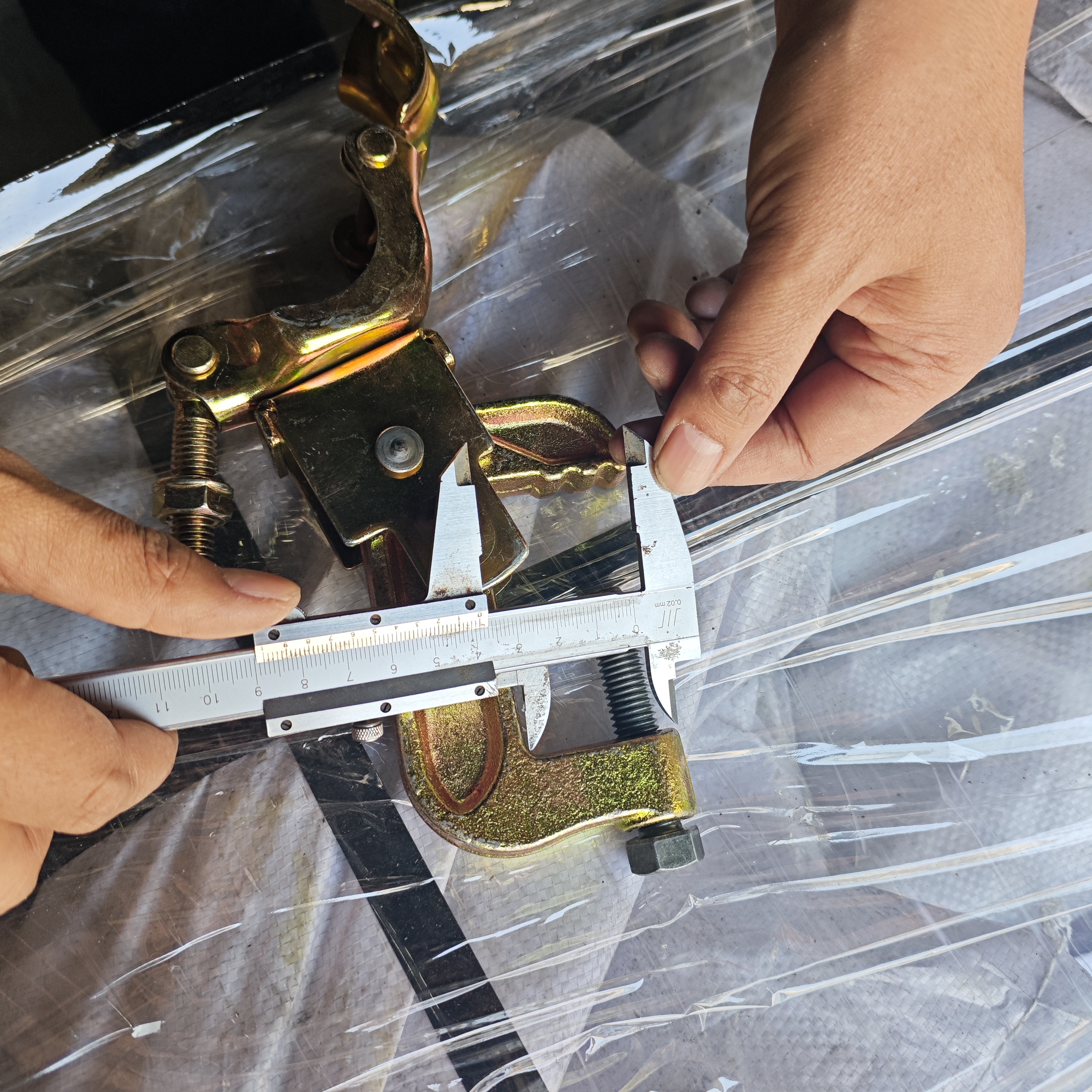

• Hauptstruktur : Kompakter C-Typ-Klemmkörper (optimiert für japanische Standard-Stahlträgerflansche) mit leichtem und dennoch hochfestem Design

•


• Material : Geschmiedeter japanischer Standard-S45C-Stahl oder hochwertiger Kohlenstoffstahl, der einer Vergütungsbehandlung unterzogen wurde, um die Zähigkeit und Tragfähigkeit zu verbessern

•


• Oberflächenbehandlung : Elektroverzinkt (gemäß JIS G 3313-Standard) oder Pulverbeschichtung, wodurch eine hervorragende Korrosionsbeständigkeit für den langfristigen Einsatz in feuchten Umgebungen oder im Freien erreicht wird

•


• Drehmechanismus : Präzisionsgefertigtes Drehgelenk mit Anti-Seize-Beschichtung, das eine sanfte Drehung ohne Blockierung ermöglicht und die Stabilität nach der Winkelverriegelung beibehält

•


• Hauptkomponenten : Hochpräzise Gewindebolzen (Klasse JIS 8.8), Sicherungsmuttern mit Anti-Lockerungs-Unterlegscheiben und rutschfeste Gummipads (um Kratzer auf Stahlträgeroberflächen zu verhindern und die Reibung zu erhöhen).

•


Technische Parameter (entsprechend japanischen und internationalen Standards)

Kernvorteile (Produkteigenschaften im japanischen Stil)

• Überragende Rotationsflexibilität : 360° freie Rotation + 180° Neigungsverstellung, perfekte Anpassung an nicht rechtwinklige Installationsszenarien (z. B. gebogene Stahlträger, geneigte Strukturen)

•


• Kompakt und leicht : Das optimierte Strukturdesign reduziert das Gewicht im Vergleich zu europäischen/amerikanischen Gegenstücken um 15–20 %, was den Betrieb in großer Höhe erleichtert und die Arbeitsintensität verringert

•


• Präzise Passform : Maßgeschneidert für Stahlträger und Gerüstrohre nach japanischem Standard, mit enger Klemmkraft und ohne Spiel während des Gebrauchs

•


• Langlebig und verschleißfest : Geschmiedeter Stahlkörper + Präzisionsbearbeitung für lange Lebensdauer und Wiederverwendbarkeit (≥50 Bauzyklen).

•


• Sicherheitsverriegelungsdesign : Die doppelte Antilockerungsstruktur (Sicherungsmutter + Anti-Rutsch-Unterlegscheibe) verhindert das Lösen der Schraube aufgrund von Vibrationen und entspricht den strengen japanischen Sicherheitsvorschriften

•


• Einfache Installation : Keine Spezialwerkzeuge erforderlich; Die Ein-Personen-Bedienung kann die Klemmung und Winkeleinstellung in 30 Sekunden abschließen

Anwendungsszenarien (Fokus auf den japanischen Markt und globale Projekte im japanischen Stil)

1. Japanischer Architekturbau :

• Renovierung von Holzkonstruktionen (traditionelle japanische Häuser, Tempel)

• Wohnhochhäuser (kompatibel mit japanischen Stahlrahmenkonstruktionen)

• Gewerbliche Einrichtungen (Einkaufszentren, Bürogebäude) mit komplexen Balkenkonstruktionen

2. Industrieprojekte in Japan :

• Automobilfabriken (Toyota, Honda) rüsten Wartungsplattformen aus

• Unterstützung beim Rumpfbau durch Werften (Nissan Motor Ferry, Mitsubishi Heavy Industries).

• Elektrische Energieanlagen (Wärmekraftwerke, Kernkraftwerke) in großer Höhe

3. Projekte im japanischen Stil im Ausland :

• Von Japan finanzierte Bauprojekte (Südostasien, Europa, Nordamerika)

• Renovierung japanischer Geschäftsgebäude und Industrieanlagen

• Infrastrukturprojekte, die die Einhaltung japanischer Sicherheitsstandards erfordern

Installations- und Sicherheitsrichtlinien

1. Obligatorische Paarverwendung : Installieren Sie symmetrisch eine Klemme auf jeder Seite des Stahlträgerflansches, um eine ausgewogene Kraftverteilung zu gewährleisten

2. Installationsschritte :

• Öffnen Sie die C-Typ-Klemme und lassen Sie sie auf dem Stahlträgerflansch einrasten (stellen Sie sicher, dass das Anti-Rutsch-Pad vollständigen Kontakt mit der Flanschoberfläche hat).

• Das Gerüstrohr in die Rohrhülse der Klemme einführen, auf den gewünschten Winkel einstellen und das Drehgelenk arretieren

• Ziehen Sie die Schraube mit einem Drehmomentschlüssel mit dem angegebenen Drehmoment (45–55 Nm) an

• Führen Sie vor der Verwendung einen Zugtest durch, um sicherzustellen, dass es keine Lockerheit gibt

3. Sicherheitsvorkehrungen :

• Nicht für Lasten verwenden, die über die Nennkapazität hinausgehen

• Überprüfen Sie das Drehgelenk und die Bolzen regelmäßig auf Verschleiß. Ersetzen Sie es sofort, wenn Sie Verformungen oder Beschädigungen feststellen

• Vermeiden Sie den Einsatz in Umgebungen mit extrem hohen Temperaturen (≥200℃) oder korrosiven Umgebungen (Säure/Laugen).

• Muss von geschultem Personal bedient werden, das mit den japanischen Spezifikationen für die Gerüstinstallation vertraut ist

Die japanische Gerüst-Schwenkträgerklemme ist ein leistungsstarker, präzisionsgefertigter Beschlag, der auf das japanische Gerüstsystem und internationale Kompatibilitätsanforderungen zugeschnitten ist. Sein kompaktes Design, die flexible Rotation und die strikte Einhaltung der Sicherheitsvorschriften machen es zur bevorzugten Wahl für den japanischen Hausbau, die industrielle Wartung und von Japan finanzierte Projekte im Ausland. Es erfüllt nicht nur die strengen Anforderungen japanischer Sicherheitsstandards, sondern passt sich auch an globale Bauszenarien an und bietet zuverlässige Verbindungslösungen für Gerüstsysteme.
