Arten von Gerüstkupplungen: Ein vollständiger Leitfaden zu Verwendung, Sicherheit und Auswahl

Gerüstkupplungen sind unverzichtbare Beschläge für Rohr- und Kupplungsgerüste und dienen der sicheren Verbindung von Rohren bei Bau-, Industriezugangs- und Infrastrukturprojekten. Verschiedene Gerüstkupplungen erfüllen unterschiedliche strukturelle Aufgaben und das Verständnis ihrer Typen, Festigkeit, Verarbeitung, Kompatibilität und Standards trägt zu einer sichereren Montage und zuverlässigeren Projektausführung bei.

Wichtige Erkenntnisse

● Gerüstkupplungen sind für sichere Rohr-Rohr- und Rohr-Bauwerk-Verbindungen unerlässlich.

● Verschiedene Gerüstkupplungen sind für unterschiedliche Winkel, Lasten und Gerüstfunktionen konzipiert.

● Doppel-, Dreh-, Hülsen-, Balken- und Putlog-Gerüstkupplungen sind im Baugewerbe weit verbreitet.

● Material, Verarbeitung und die Einhaltung von Standards wirken sich stark auf die Leistung aus.

● Die richtigen Gerüstkupplungen verbessern Stabilität, Lebensdauer und Baustellensicherheit.

Was sind Gerüstkupplungen?

Definition und Grundfunktion

Gerüstkupplungen sind mechanische Verbindungen, mit denen Gerüstrohre kontrolliert und sicher verbunden werden. In Rohrgerüsten verbinden sie Ständer, Riegel, Riegel, Streben und andere Bauteile. Ihre Funktion beschränkt sich nicht nur auf die Befestigung, denn Art und Qualität der Kupplung haben direkten Einfluss auf die Festigkeit, Steifigkeit und Stabilität des Gerüsts.

Verschiedene Gerüstkupplungen sind für unterschiedliche Anschlussbedingungen konzipiert. Einige sind für feste 90-Grad-Verbindungen gedacht, andere für winkelverstellbare Verbindungen und einige für End-to-End-Rohrverbindungen. Aus diesem Grund sollten Kupplungen nach der strukturellen Funktion der Verbindung und nicht nur nach dem Aussehen ausgewählt werden.

Gerüstkupplungen sind sicherheitskritische Bauteile. Ihre Klemmkraft, Körperfestigkeit, Bolzenqualität und Passform mit Standardrohrgrößen wirken sich alle auf die Gesamtintegrität des Gerüsts aus.

Gängige Materialien und Oberflächenveredelungen

Die meisten Gerüstkupplungen bestehen aus Kohlenstoffstahl und werden typischerweise als gepresste oder geschmiedete Fittings hergestellt. Gepresste Kupplungen werden üblicherweise in Standardanwendungen verwendet, während geschmiedete oder gesenkgeschmiedete Kupplungen im Allgemeinen dort eingesetzt werden, wo höhere Festigkeit und längere Lebensdauer erforderlich sind.

Auch die Oberflächenbeschaffenheit ist wichtig. Verzinkte Kupplungen sind unter normalen Betriebsbedingungen üblich, während feuerverzinkte Kupplungen eher für feuchte Umgebungen, Außenumgebungen oder korrosive Umgebungen geeignet sind. Der Oberflächenschutz beeinflusst die Korrosionsbeständigkeit, den Wartungsbedarf und die allgemeine Haltbarkeit.

Ebenso wichtig ist die Dimensionskompatibilität. Viele Gerüstkupplungen sind für 48,3-mm- oder 48,6-mm-Gerüstrohre ausgelegt und für eine sichere Klemmleistung ist der richtige Sitz erforderlich.

Warum sie in Gerüstsystemen wichtig sind

Gerüstkupplungen sind für die Anpassungsfähigkeit von Rohr- und Kupplungsgerüsten von zentraler Bedeutung. Im Gegensatz zu modularen Systemen können Rohrgerüste an unregelmäßige Gebäudeformen, beengte Industriebereiche, Brückenkonstruktionen und nicht standardmäßige Zugangslayouts angepasst werden. Diese Flexibilität hängt von der Verwendung geeigneter Kupplungstypen an den richtigen Positionen ab.

Da Verbindungselemente in einer Gerüststruktur in großen Mengen verwendet werden, ist auch die Konsistenz wichtig. Abweichungen bei Abmessungen, Gewinde oder Klemmqualität können die Montageeffizienz und Prüfergebnisse beeinträchtigen.

Die Einhaltung von Standards ist ein weiterer wichtiger Aspekt. Kupplungen, die gemäß EN74, BS1139 oder verwandten BS EN-Normen hergestellt werden, lassen sich bei Projekten, die eine dokumentierte technische Konformität erfordern, im Allgemeinen leichter beurteilen.

Haupttypen von Gerüstkupplungen

Rechtwinklige Kupplungen

Rechtwinklige Kupplungen, auch Doppelkupplungen genannt, werden verwendet, um zwei Rohre im 90-Grad-Winkel zu verbinden. Sie werden üblicherweise zum Verbinden von Hauptbüchern mit Ständern und Riegeln mit Hauptbüchern verwendet. In vielen Gerüstkonstruktionen sind sie der am weitesten verbreitete Kupplungstyp.

Ihr Zweck besteht darin, starre Verbindungen zu bilden, die die Geometrie des Gerüstrahmens beibehalten. Da sie an vielen wichtigen Strukturpositionen eingesetzt werden, ist eine zuverlässige Klemmleistung unerlässlich.

Rechtwinklige Kupplungen werden häufig nach Gewicht, Stahlsorte, Herstellungsverfahren und Korrosionsbeständigkeit bewertet. Geschmiedete Typen werden häufig dort eingesetzt, wo eine höhere Haltbarkeit erforderlich ist.

Drehkupplungen

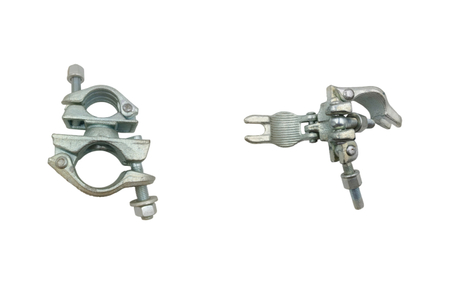

Drehkupplungen verbinden zwei Gerüstrohre in variablen Winkeln. Durch ihr rotierendes Design können sich Rohre an Positionen treffen, an denen eine feste 90-Grad-Verbindung nicht möglich ist. Diese Kupplungen werden häufig für Diagonalverstrebungen, unregelmäßige Anordnungen und Verstärkungspunkte verwendet.

Ihre Hauptfunktion besteht darin, der Gerüststruktur Flexibilität zu verleihen. In vielen Bau- und Industrieumgebungen ist die Rohrausrichtung nicht vollkommen gleichmäßig, daher sind Verbindungen mit einstellbarem Winkel erforderlich.

Drehkupplungen tragen auch zur seitlichen Stabilität bei, indem sie Abstützungen unterstützen, was besonders bei höheren Gerüsten und exponierten Arbeitsbereichen wichtig ist.

Putlog- und Hülsenkupplungen

Putlog-Kupplungen, auch Einzelkupplungen genannt, werden im Allgemeinen verwendet, um Putlogs oder Riegel mit Riegeln in leichteren Anwendungen zu verbinden. Sie sind in der Regel nicht dafür vorgesehen, die gleiche strukturelle Funktion wie rechtwinklige Kupplungen in primär tragenden Verbindungen zu erfüllen.

Muffenkupplungen werden verwendet, um zwei Gerüstrohre Ende an Ende zu verbinden. Sie sind wichtig, wenn die Rohrlänge in Ständern, Riegeln oder Streben verlängert werden muss. Die Qualität der Hülsenverbindung beeinflusst Ausrichtung, Kontinuität und Kraftübertragung.

Putlog- und Muffenkupplungen werden üblicherweise zusammen mit Doppel- und Drehkupplungen als Teil einer kompletten Gerüstmontageanordnung verwendet.

Träger, Bretthalterung und Halbkupplungen

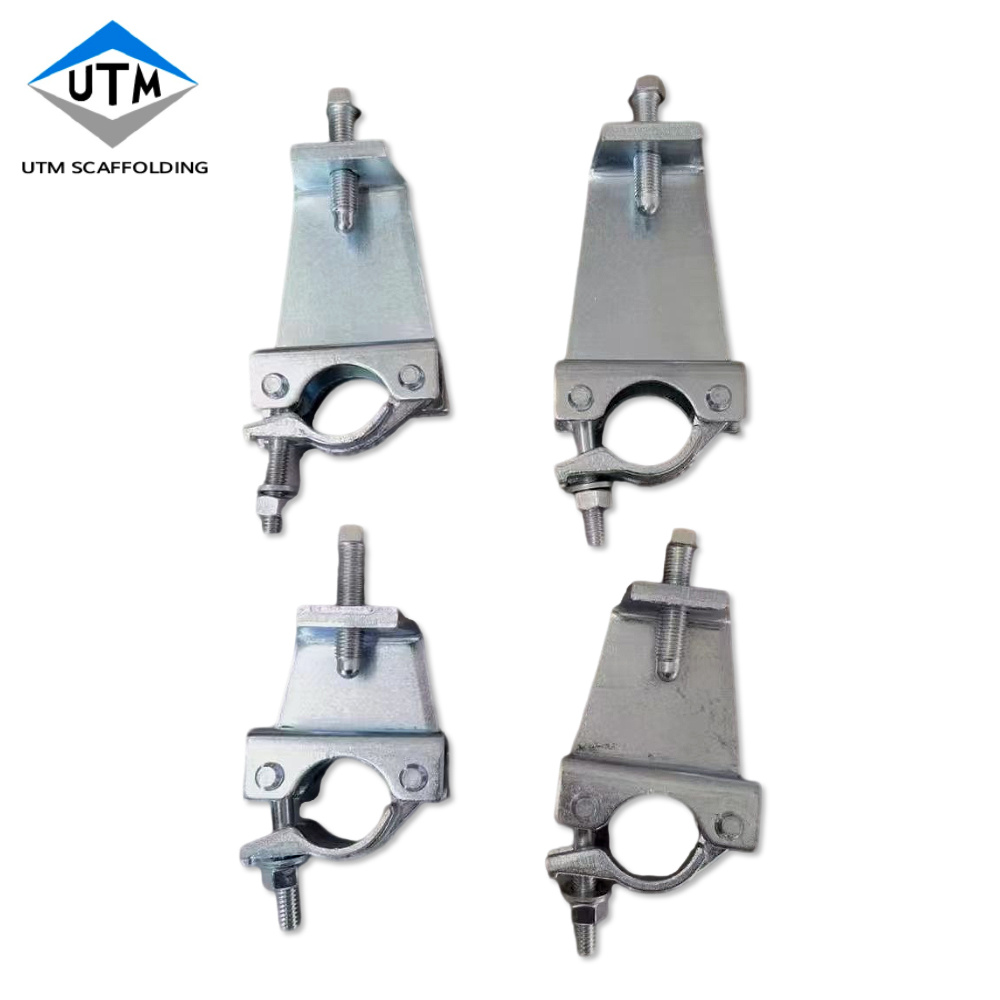

Balkenkupplungen dienen zur Verbindung von Gerüstrohren mit Stahlträgern oder Trägern. Sie sind besonders nützlich in Industrieanlagen, Brückenkonstruktionen und Stahlrahmenumgebungen, in denen eine Befestigung an vorhandenen Stahlkonstruktionen erforderlich ist.

Bretthaltekupplungen dienen der Befestigung von Gerüstbrettern oder Bühnenelementen. Obwohl sie nicht die gleiche strukturelle Funktion wie primäre Rohrverbindungsstücke erfüllen, sind sie für die Stabilität und Sicherheit der Plattform wichtig.

Halbkupplungen werden häufig bei kundenspezifischen Fertigungen, Stützhalterungen und projektspezifischen Gerüstdetails verwendet. Sie werden typischerweise dort eingesetzt, wo eine teilweise Verbindung oder eine nicht standardmäßige Anschlussanordnung erforderlich ist.

Vergleich der wichtigsten Gerüstkupplungen

Vergleich nach Verbindungszweck

Der Hauptunterschied zwischen Gerüstkupplungen liegt in der Art der Verbindung, für die sie jeweils konzipiert sind. Für starre senkrechte Verbindungen wird eine Winkelkupplung, für winkelvariable Aussteifungen eine Drehkupplung und für Rohrverlängerungen eine Muffenkupplung verwendet. Balkenkupplungen verbinden Gerüstrohre mit Baustahl, während Putlog-Kupplungen für leichtere Sekundärverbindungen verwendet werden.

Diese Unterscheidung ist sowohl beim Design als auch bei der Verwendung wichtig. Wenn alle Gerüstkupplungen als austauschbar behandelt werden, kann dies zu einer falschen Auswahl und unsicheren Verbindungen führen.

Vergleich nach Herstellung und Finish

Gerüstkupplungen können auch nach Herstellungsverfahren und Oberflächenbehandlung verglichen werden. Gepresste Kupplungen werden typischerweise in Standardanwendungen verwendet, während geschmiedete Kupplungen häufiger dort zum Einsatz kommen, wo höhere Festigkeit, wiederholte Wiederverwendung oder strengere Haltbarkeitsanforderungen erforderlich sind.

Die Oberflächenbeschaffenheit beeinflusst die Langzeitleistung. Verzinkte Kupplungen werden häufig unter normalen Bedingungen verwendet, während verzinkte Kupplungen eher für die Lagerung im Freien, an der Küste und in Umgebungen mit hoher Luftfeuchtigkeit geeignet sind.

So wählen Sie die richtige Gerüstkupplung aus

Übereinstimmungstyp mit struktureller Rolle

Der erste Schritt bei der Auswahl besteht darin, die Funktion des Gelenks zu ermitteln. Wenn das Gerüst eine starre 90-Grad-Verbindung erfordert, sind in der Regel rechtwinklige Kupplungen geeignet. Erfordert die Konstruktion eine Diagonalaussteifung oder eine unregelmäßige Geometrie, sind Drehgelenkkupplungen meist die richtige Wahl.

Die Auswahl sollte auf der strukturellen Funktion basieren. Auch wenn mehrere Kupplungstypen ähnlich erscheinen, sind sie nicht für den gleichen Verwendungszweck bestimmt.

Bewerten Sie Auslastung, Umgebung und Wiederverwendungszyklus

Der Lastbedarf ist ein wichtiger Auswahlfaktor. Kupplungen, die in primären Strukturverbindungen oder stark beanspruchten Gerüstabschnitten verwendet werden, erfordern möglicherweise eine stärkere Konstruktion und eine zuverlässigere Klemmleistung. In solchen Fällen werden häufig geschmiedete Kupplungen bevorzugt.

Auch die Umweltbelastung sollte berücksichtigt werden. Außenwetter, Küstenluft, Feuchtigkeit und industrielle Verunreinigungen können die Lebensdauer ungeschützter Armaturen verkürzen. Feuerverzinkte Kupplungen werden aufgrund ihrer verbesserten Korrosionsbeständigkeit häufig in raueren Umgebungen eingesetzt.

Der Wiederverwendungszyklus ist ein weiterer praktischer Faktor. Kupplungen, die wiederholt installiert, demontiert, gehandhabt und wiederverwendet werden, benötigen langlebige Gewinde, konstante Abmessungen und zuverlässige Schraubenverbindungen.

Überprüfen Sie die Standards und die Röhrenkompatibilität

Die Einhaltung von Standards ist ein wichtiger Bestandteil der technischen Auswahl. Viele Projekte erfordern Kupplungen, die EN74, BS1139 oder verwandten BS EN-Anforderungen entsprechen. Dies unterstützt die Inspektion, Dokumentation und Konsistenz in der Anwendung.

Ebenso wichtig ist die Kompatibilität der Rohrgrößen. Kupplungen werden für bestimmte Außendurchmesser hergestellt und eine schlechte Passung kann den Halt, die Ausrichtung und die allgemeine Verbindungssicherheit beeinträchtigen.

Verwendungen und Anwendungen

Gewerbebau

Im Gewerbebau werden Gerüstkupplungen bei Fassadenzugängen, Mauerwerksstützen, Außenverkleidungen und Kantenschutzsystemen eingesetzt. Besonders verbreitet sind Winkel- und Drehgelenkkupplungen, da sie den Hauptrahmen und die Aussteifungen bilden.

Rohr-Kupplungs-Gerüste bleiben auch dort nützlich, wo die Gebäudegeometrie unregelmäßig ist. Balkone, Rücksprünge, Versorgungsdurchdringungen und wechselnde Wandlinien erfordern häufig anpassbare Verbindungspunkte.

Industrie- und Infrastrukturarbeiten

Industriestandorte umfassen häufig Stahlkonstruktionen, Rohrleitungen, Behälter, enge Zugangszonen und individuelle Unterstützungsanforderungen. Unter diesen Bedingungen sind Gerüstkupplungen besonders wichtig, da Standard-Modulanordnungen möglicherweise nicht zur Umgebung passen. In solchen Fällen werden üblicherweise Schwenk-, Balken- und Halbkupplungen verwendet.

Auch Infrastruktur- und Brückenarbeiten stellen vielfältige Anforderungen an die Zugangssysteme. Gekrümmte Strukturen, unebene Ebenen und Stahlträgerbefestigungen kommen häufig vor, wodurch spezielle Kupplungstypen relevanter werden.

Sicherheit, Inspektion und Compliance

Belastbarkeit und korrekte Verwendung

Gerüstkupplungen sollten stets bestimmungsgemäß verwendet werden. Das Lastverhalten hängt vom Kupplungstyp, dem Rohrzustand, der Befestigungsmethode und der Gelenkposition innerhalb des Gerüsts ab. Selbst eine gut gefertigte Kupplung kann bei unsachgemäßer Verwendung eine schlechte Leistung erbringen.

Rechtwinklige Verbindungen in Primärverbindungen unterliegen anderen strukturellen Anforderungen als Plattenhalte- oder Putlog-Verbindungen. Auswahl und Verwendung sollten diese Unterschiede widerspiegeln.

Inspektion, Wartung und Standards

Gerüstkupplungen sollten vor der Verwendung und während der Wiederverwendungszyklen überprüft werden. Zu den häufigsten Inspektionspunkten gehören Karosserieverformungen, beschädigte Schrauben, verschlissene Gewinde, Korrosion und Anzeichen von Rissen oder Abrutschen.

Anerkannte Standards bleiben bei der Qualitätsbewertung wichtig. Kupplungen, die gemäß EN74, BS1139 oder verwandten Normen hergestellt wurden, lassen sich in technischen und sicherheitstechnischen Überprüfungen im Allgemeinen leichter bewerten.

Abschluss

Gerüstkupplungen sind Grundbestandteile von Rohr- und Kupplungsgerüsten, und jeder Typ dient einem bestimmten strukturellen Zweck. Rechtwinklige, drehbare, Putlog-, Hülsen-, Balken-, Plattenhalte- und Halbkupplungen sollten je nach Verbindungstyp, Lastanforderungen, Betriebsumgebung und geltenden Standards ausgewählt werden. Die richtige Auswahl und korrekte Verwendung sind für die Stabilität, Sicherheit und Langzeitleistung des Gerüsts von entscheidender Bedeutung. Die Nanjing Uni-Tech Metalwork Company Ltd. ist eine praktische Quelle für Produktbewertungen und technische Referenzen.

FAQs

Was sind die gängigsten Gerüstkupplungen?

Die gebräuchlichsten Gerüstkupplungen sind Winkelkupplungen und Drehkupplungen. Abhängig vom Gerüstdesign werden auch Hülsen-, Putlog- und Balkenkupplungen häufig verwendet.

Was ist der Unterschied zwischen Doppel- und Drehgerüstkupplungen?

Doppelkupplungen stellen eine feste 90-Grad-Verbindung zwischen zwei Rohren her. Drehkupplungen ermöglichen die Verbindung der Rohre in unterschiedlichen Winkeln und eignen sich daher für Diagonalverstrebungen und unregelmäßige Anordnungen.

Sind geschmiedete Gerüstkupplungen besser als gepresste?

Geschmiedete Kupplungen werden im Allgemeinen dort eingesetzt, wo eine höhere Festigkeit und längere Wiederverwendungszyklen erforderlich sind. Gepresste Kupplungen werden in Standardanwendungen immer noch häufig verwendet.
