Die Hauptkomponenten des Cuplock -Gerüstsystems

Das Cuplock -Gerüst ist ein modulares Gerüstsystem, das aufgrund seiner Effizienz, Festigkeit und einfachen Montage im Bauwesen weit verbreitet ist. Der einzigartige Becher-Blatt-Verriegelungsmechanismus beseitigt die Notwendigkeit von Muttern und Schrauben und ermöglicht eine schnelle Installation. Im Folgenden finden Sie die Schlüsselkomponenten, aus denen dieses vielseitige System besteht:

1. Vertikale Standards (Pfarrer)

Vertikale Standards sind die primären tragenden Komponenten des Cuplock-Gerüsts. Diese Stahlrohre sind vertikal positioniert und haben in festen Intervallen (typischerweise alle 500–1.000 mm) vorgeschoben. Die Becher dienen als Verbindungspunkte für horizontale Ledger und diagonale Klammern. Standards sind in unterschiedlichen Längen stattfinden, um unterschiedliche Gerüsthöhen aufzunehmen.

2. Horizontale Ledger

Ledger sind horizontale Röhrchen, die vertikale Standards verbinden, um das Gerüst des Gerüsts zu bilden. Jedes Ledger -Ende ist mit einem geschmiedeten 'Blade' ausgestattet, der in die Tassen auf den Standards schlägt. Die Verbindung wird durch Drehen der Hauptklinge in die verschlossene Position des Tasse gesichert, um ein starres Gelenk zu gewährleisten.

3.. Diagonale Klammern (Übergänge)

Diagonale Klammern bieten der Gerüststruktur eine laterale Stabilität. Diese Röhrchen sind diagonal zwischen vertikalen Standards mit demselben Becher-Blatt-System befestigt. Zahnspangen verhindern das Schwankend und verteilen Sie Lasten gleichmäßig, wodurch die Sicherheit bei hohen Windbedingungen oder unter schweren Lasten verbessert wird.

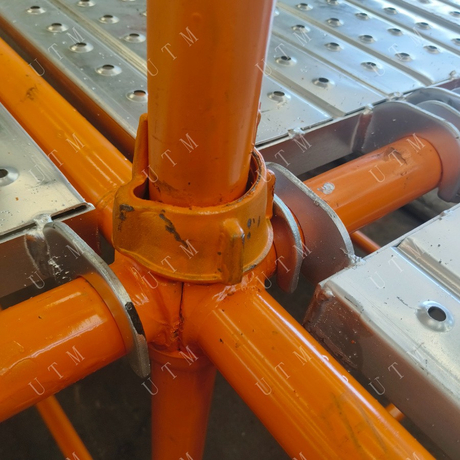

4. Cuplockknoten (Cup-and-Blade-Gelenk)

Der patentierte Cuplock -Knoten ist die definierende Funktion des Systems. Es besteht aus einem Stahlbecher, der dem vertikalen Standard geschweißt ist und eine Klinge an Hauptbuch- oder Klammerenden geschweißt ist. Wenn die Klinge in die Tasse eingeführt und gedreht wird, sperrt sie sicher ohne zusätzliche Befestigungselemente. Dieses Design sorgt für eine schnelle Montage und Demontage und die strukturelle Integrität.

5. Basisplatten und verstellbare Buchsen

Basisplatten sind quadratische Metallplatten, die am Boden der vertikalen Standards platziert sind, um das Gewicht zu verteilen und zu verhindern, dass sie in einen weichen Boden sinken. Verstellbare Buchsen (Schraubenbuchsen) werden häufig in Grundplatten integriert, um das Gerüst auf ungleichmäßigen Oberflächen und Feinhöhe zu nutzen.

6. Topplatten (U-Heads)

Top-Platten oder U-Heads sind einstellbare Komponenten, die auf den obersten vertikalen Standards montiert sind. Sie bieten eine stabile Plattform für die Unterstützung von Gerüstplanken oder Schalung. Ihr U-förmiges Design ermöglicht eine einfache Platzierung und Ausrichtung von Boards.

7. Gerüstbretter (Decks)

Gerüstbretter bilden die Arbeitsplattform. Sie bestehen aus Holz oder Metall und werden horizontal über die Ledger gelegt. Sicherheitszehen werden häufig hinzugefügt, um zu verhindern, dass Werkzeuge oder Materialien fallen.

8. Leitplanken und Zehenbretter

Leitplanken werden entlang der offenen Kanten des Gerüsts installiert, um Stürze zu verhindern. Sie bestehen aus Top-Schienen, Mid-Rails und Toe Boards, die den Sicherheitsstandards der Berufssicherheit einhalten.

9. Leitern und Accessoires

Zu den Cuplock -Systemen gehören integrierte Leitern oder Treppeneinheiten für einen sicheren vertikalen Zugang. Zusätzliche Zubehör wie Kupplungen, Klemmen und Sperrstangen können verwendet werden, um das Gerüst mit vorhandenen Strukturen für eine verbesserte Stabilität zu verbinden.

Vorteile des Cuplock -Gerüsts

• Montagegeschwindigkeit : Das Cup-and-Blade-System verkürzt die Arbeitszeit.

• Hohe Belastungskapazität : Geeignet für Hochleistungsanwendungen.

• Vielseitigkeit : Anpassbar an komplexe Strukturen wie Brücken oder gekrümmte Oberflächen.

• Sicherheit : Starren Verbindungen minimieren die Bewegungsrisiken.

Das modulare Design und die robusten Komponenten von Cuplock Scafolding machen es zu einer bevorzugten Wahl für moderne Bauprojekte. Durch das Verständnis der Kernteile - Standards, Ledger, Zahnspangen und den innovativen Verriegelungsknoten - können Arbeiter sichere, effiziente Gerüstsysteme zusammenstellen, die auf die verschiedenen Anforderungen an den Standort zugeschnitten sind. Die ordnungsgemäße Installation und Einhaltung der Sicherheitsrichtlinien gewährleisten eine optimale Leistung und den Schutz der Arbeitnehmer.
