Bei der Berechnung von Cuplock-Gerüsten geht es in der Regel darum, die Menge an Ständern, Riegeln, Riegeln, Brettern, Streben, Grundstützen und Zubehör abzuschätzen, die für ein Projekt erforderlich sind. Es handelt sich hauptsächlich um eine Materialmengenberechnung, nicht um eine Strukturlastberechnung. Ein ordnungsgemäßer Kostenvoranschlag für Cuplock-Gerüste sollte auf Gerüstlänge, -höhe, Plattformbreite, Feldanordnung, Arbeitsebenen und Standortbedingungen basieren, damit Käufer Engpässe, Überbestellungen, Versandprobleme und Installationsverzögerungen vor der Beschaffung reduzieren können.
● Die Cuplock- Gerüstberechnung schätzt Standards, Riegel, Riegel, Bretter, Streben, Wagenheber und Zubehör.
● Die Menge des Cuplock-Gerüstmaterials unterscheidet sich von der Berechnung der Cuplock-Gerüstlast.
● Zu den Hauptabmessungen gehören Gerüstlänge, Höhe, Feldlänge, Plattformbreite und Arbeitsebenen.
● Zu den offiziellen Produktabmessungen gehören 48,3-mm-Standards, 3,2-mm-/4,0-mm-Rohroptionen und 225-mm-×-38-mm-Stahlbretter.
● Komplexe Cuplock-Gerüstprojekte sollten vor der endgültigen Bestellung anhand von Zeichnungen überprüft werden.

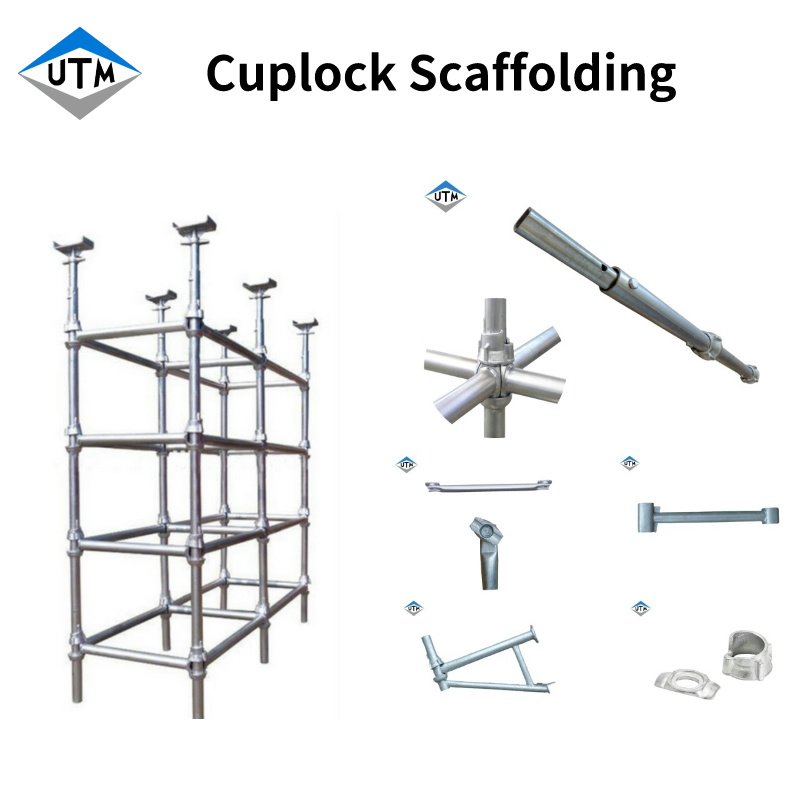

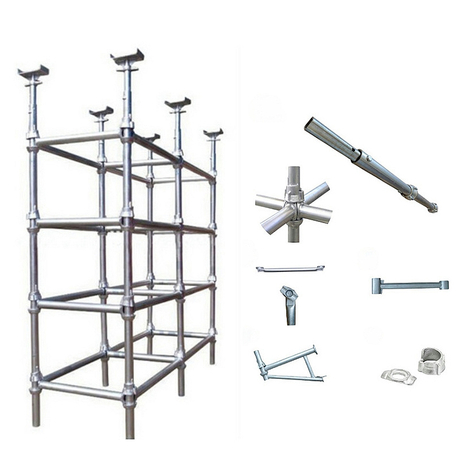

Stützen sind die vertikalen Elemente von Cuplock-Gerüsten und tragen Lasten bis zur Basis. Auf der Website des Unternehmens werden Cuplock-Gerüststandards mit einem Durchmesser von 48,3 mm und verfügbaren Systemrohrstärken von 3,2 mm und 4,0 mm angezeigt. Zu den auf der Website aufgeführten Standardlängen gehören 500 mm, 1000 mm, 1500 mm, 2000 mm, 2500 mm und 3000 mm. Daher sollte die Anzahl der Standards anhand der vertikalen Positionen und Höhenmodule berechnet werden.
Riegel sind die horizontalen Elemente, die Ständer verbinden und Gerüstfelder bilden. Bei Cuplock-Gerüsten definieren Riegel die Längsrichtung des Gerüsts und sorgen dafür, dass die Standards ausgerichtet sind. Die Anzahl der Riegel hängt von der Anzahl der Felder, der Anzahl der Riegelebenen und davon ab, ob das Gerüst einreihig oder zweireihig ist.
Querbalken tragen die Arbeitsplattform und verbinden die Breitenrichtung des Cuplock-Gerüstfelds. Omega-Riegel sind als Cuplock-Gerüstsystemteile aufgeführt und werden zur Unterstützung von Gerüstbohlen und Gehbrettern verwendet. Bei der Berechnung sollten die Riegel entsprechend der Feldanzahl, den Arbeitsebenen und den Anforderungen an die Plattformunterstützung gezählt werden.

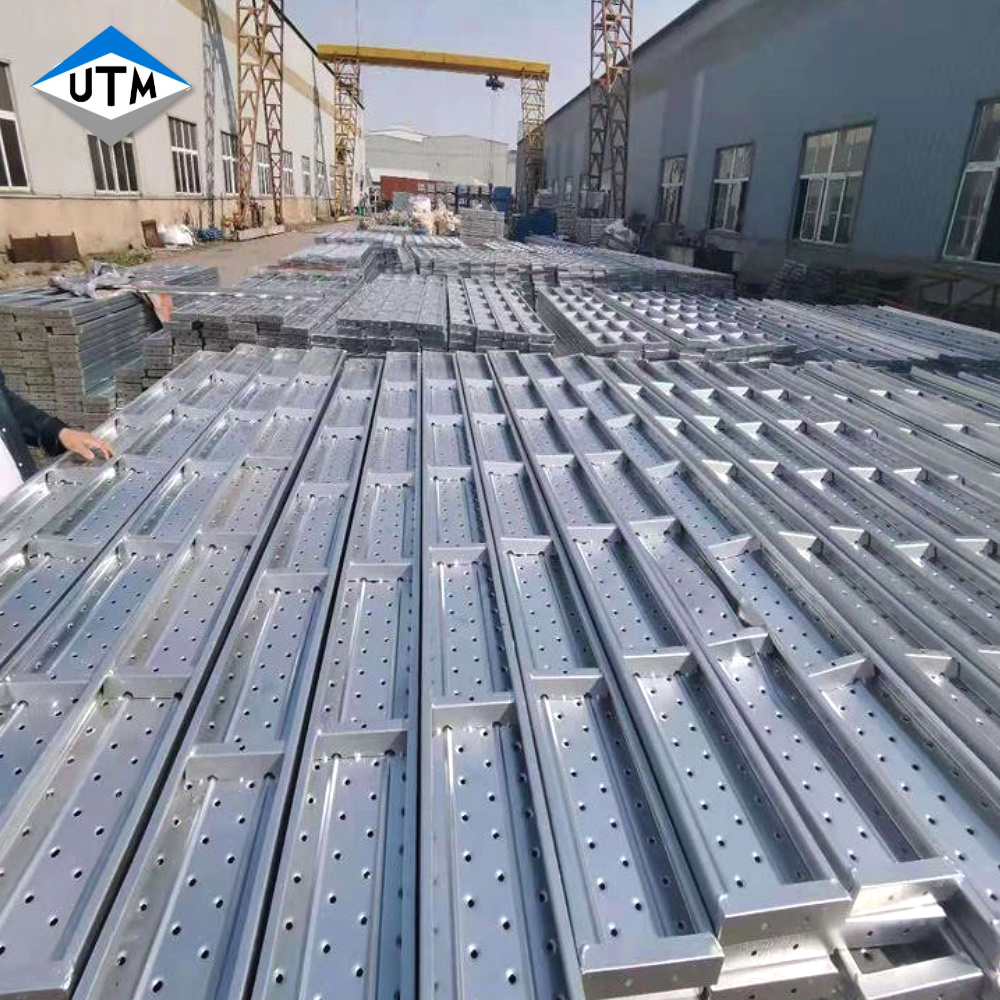

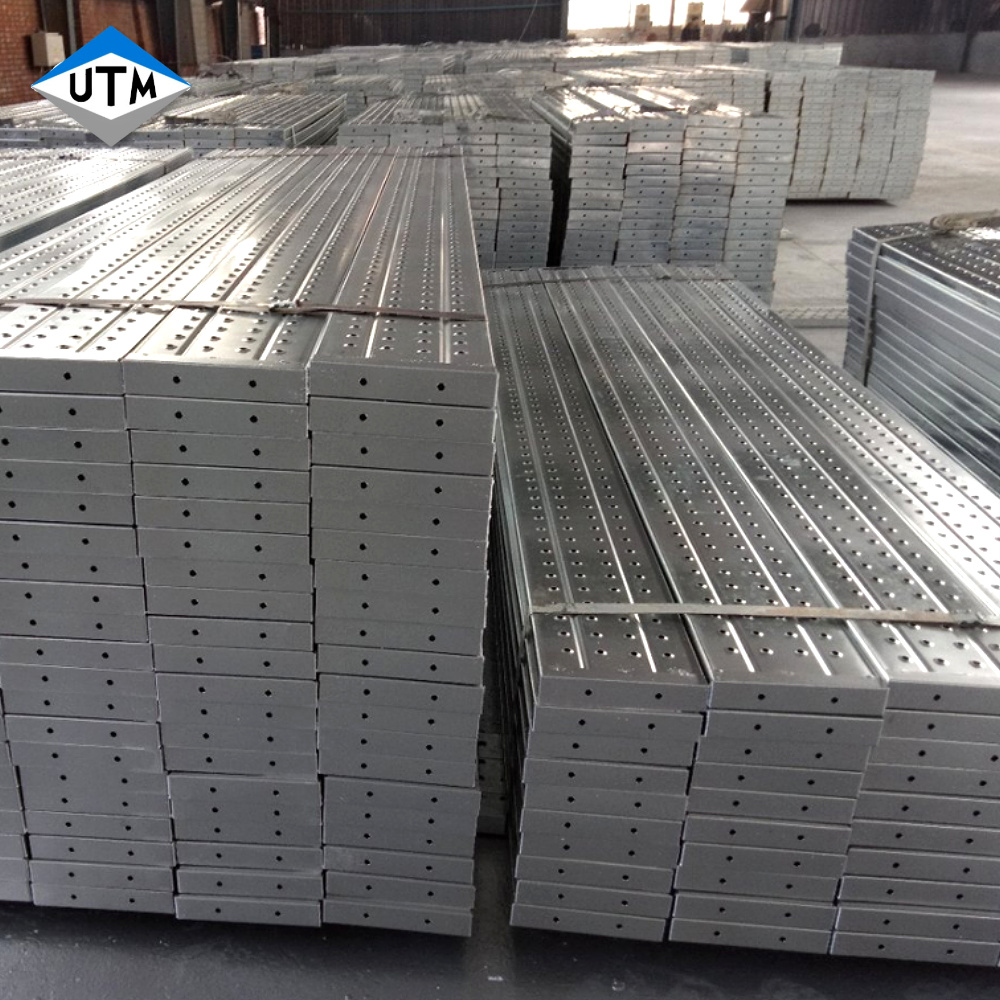

Stahlbohlen bilden die Lauffläche von Cuplock-Gerüsten. Auf der Website des Unternehmens sind verzinkte Stahldielen mit einer Breite von 225 mm und einer Höhe von 38 mm sowie Längen von 1 m, 2 m, 3 m und 4 m aufgeführt. Basisheber werden zum Nivellieren von Cuplock-Gerüsten auf unebenem Boden verwendet. Die aufgeführten Basisheberlängen umfassen 300 mm, 400 mm und 600 mm.
Cuplock-Gerüstartikel | Website-basierte Dimension/Detail | Berechnungsrolle |
Standard / Vertikal | 48,3 mm, Längen 500–3000 mm | Vertikale Stützpositionen |
Systemrohroption | 3,2 mm / 4,0 mm | Stärke und Projektspezifikation |
Stahlplanke | 225 mm × 38 mm | Plattformbreite und Arbeitsdeck |
Stahlplankenlänge | 1M, 2M, 3M, 4M | Buchtabdeckung und Deckslayout |
Base Jack | 300 mm, 400 mm, 600 mm | Nivellierung und Grundeinstellung |
Top Cup/Ledger Blade | Q235, HDG / pulverbeschichtet | Anschluss- und Ersatzteile |
Der erste Faktor bei der Berechnung eines Cuplock-Gerüsts ist die Gesamtgröße des Arbeitsbereichs. Die Gerüstlänge bestimmt die Anzahl der Felder, die Gerüsthöhe bestimmt die Anzahl der vertikalen Ebenen und die Gerüstbreite beeinflusst Riegel und Planken. Wenn die Strukturlänge nicht durch die gewählte Feldlänge teilbar ist, sollte die Berechnung auf das nächste volle Feld aufgerundet werden.
Die Höhe sollte entsprechend den verfügbaren Standardlängen und der Hubanordnung geplant werden. Beispielsweise kann ein 2000-mm-Vertikalmodul verwendet werden, wenn die Gerüsthöhe in 2,0-m-Ebenen geplant ist. Cuplock-Gerüste sollten dennoch anhand der tatsächlichen Standortzeichnungen überprüft werden, da Brüstungen, Ecken, Fassadenrückstände und Bodenniveaus die endgültige Menge verändern können.
Die Feldlänge wirkt sich direkt auf die Anzahl der Ständer, Riegel, Riegel und Bretter aus. Eine längere Bucht verringert möglicherweise die Anzahl der Standardpositionen, erfordert jedoch möglicherweise eine stärkere Dielenunterstützung und eine sorgfältige Lastprüfung. Ein kürzeres Feld kann die Anzahl der Cuplock-Gerüstkomponenten erhöhen, aber möglicherweise die Plattformsteifigkeit und die Layoutflexibilität verbessern.
Arbeitsebenen verändern auch die Materialliste. Verfügt ein Cuplock-Gerüst nur über eine Arbeitsplattform, werden weniger Bohlen und Riegel benötigt. Sind mehrere Bahnsteigebenen gleichzeitig aktiv, sind weitere Bohlen, Riegel, Geländer, Fußbretter und Zugangselemente einzuplanen.
Streben sollten bei der Berechnung des Cuplock-Gerüsts nicht außer Acht gelassen werden. Ein Gerüst mag komplett mit Ständern und Riegeln erscheinen, aber ohne ordnungsgemäße Aussteifung kann es an seitlicher Stabilität verlieren. Hohe Cuplock-Gerüste, Treppentürme, Laderampen und Traggerüste erfordern eine sorgfältige Anordnung der Aussteifungen.
Auch Zugangskomponenten wirken sich auf die Menge aus. Abhängig von den Projektbedingungen können Leitern, Geländer, Fußbretter, Seitenhalterungen und Sockelstützen erforderlich sein. Diese Sicherheitsbauteile sind Teil des Cuplock-Gerüstsystems und sollten von Anfang an in die Beschaffungsliste aufgenommen werden.
Beginnen Sie mit der Messung der erforderlichen Gerüstlänge, Arbeitshöhe und Plattformbreite. Die Messung sollte sich an der tatsächlichen Struktur orientieren, da die Standortbedingungen Ecken, Öffnungen, Gefälle oder Zugangsbeschränkungen umfassen können. Ein Kostenvoranschlag für Cuplock-Gerüste, der auf ungenauen Abmessungen basiert, kann zu fehlenden Teilen oder ungenutztem Lagerbestand führen.
Notieren Sie die Gesamtlänge in Metern und bestätigen Sie die erforderliche Arbeitshöhe. Wenn das Gerüst mehrere Höhenunterschiede abdecken muss, sollte jeder Höhenunterschied separat berechnet werden. Bei Cuplock-Gerüsten, die in der Nähe von Brücken, Industrieanlagen oder unregelmäßigen Fassaden eingesetzt werden, sorgen separate Zonen für eine genauere Materialliste.
Wählen Sie eine Feldlänge entsprechend der verfügbaren Dielenlänge und der Gerüstanordnung. Da auf der Website Stahlplankenlängen von 1 m, 2 m, 3 m und 4 m aufgeführt sind, kann ein 3 m langes Feld als einfaches Beispiel verwendet werden, wenn die Website dies zulässt. Die Hubhöhe kann je nach Gerüstkonfiguration mit verfügbaren Standardlängen wie 2000 mm geplant werden.
Die grundlegende Feldformel ist einfach: Die Anzahl der Felder entspricht der gesamten Gerüstlänge dividiert durch die ausgewählte Feldlänge, aufgerundet auf eine ganze Zahl. Bei der Berechnung von Cuplock-Gerüsten ist das Abrunden unsicher, da dadurch der Materialbedarf unterschätzt wird. Die Hubzahl kann berechnet werden, indem die Arbeitshöhe durch die ausgewählte Hubhöhe dividiert wird.
Bei einem zweireihigen Fassadengerüst werden die Standardpositionen normalerweise durch Feldanzahl plus eins multipliziert mit zwei Reihen berechnet. Wenn das Gerüst 10 Felder hat, gibt es 11 Standardlinien entlang der Länge und 22 Standardpositionen für zwei Reihen. Die Anzahl der Cuplock-Gerüstständer richtet sich dann nach der Anzahl der vertikalen Ebenen.
Eine vereinfachte Formel lautet: Standards = Standardpositionen × vertikale Ebenen. Wenn die Arbeitshöhe 10 m beträgt und das ausgewählte vertikale Modul 2000 mm beträgt, gibt es 5 vertikale Ebenen. Die endgültige Menge kann sich ändern, wenn für die Höhenanpassung kürzere Standards wie 500 mm, 1000 mm oder 1500 mm benötigt werden.
Hauptbücher werden anhand der Feldanzahl, der Ebenenanzahl und der Gerüstreihen berechnet. Bei einem zweireihigen Gerüst werden häufig Längsriegel sowohl auf der Innen- als auch auf der Außenreihe gezählt. Eine vereinfachte Formel lautet: Riegel = Felder × Riegelebenen × 2 Seiten.
Für Geländer oder spezielle Arbeitsebenen können zusätzliche Riegel erforderlich sein. Cuplock-Gerüste, die für Hochhausfassaden oder Wartungsplattformen verwendet werden, benötigen möglicherweise zusätzliche horizontale Elemente zum Kantenschutz. Die endgültige Anzahl der Gerüste sollte sowohl zum Gerüstlayout als auch zum Sicherheitsdesign passen.
Die Riegel werden in der Regel nach Feld und Arbeitsebene gezählt. Wenn für jedes Feld ein Hauptquerbalken pro Arbeitsebene erforderlich ist, lautet die Formel: Querbalken = Felder × Arbeitsebenen. Wenn zusätzliche Riegel zur Unterstützung der Dielen erforderlich sind, sollte die Anzahl erhöht werden.
Die Planken werden nach Feldanzahl, Plattformbreite und Plankenanordnung berechnet. Da die aufgeführten Cuplock-Stahlbretter für Gerüste 225 mm breit sind, können für eine Plattform mit einer Breite von etwa 675 mm drei Bretter pro Feld verwendet werden. Eine vereinfachte Formel lautet: Bretter = Felder × Bretter pro Feld × Arbeitsebenen.
Basisbuchsen sollten normalerweise mit der Anzahl der unteren Standardpositionen übereinstimmen. Wenn es 26 untere Standardpositionen gibt, sollte die erste Schätzung 26 Basisbuchsen umfassen. Die endgültige Wahl zwischen 300-mm-, 400-mm- und 600-mm-Basishebern hängt von den tatsächlichen Anforderungen an die Bodenanpassung ab.
Die Streben sollten auf der Grundlage der Gerüstlänge, -höhe, der Windeinwirkung und der Standortgestaltung berechnet werden. Bei einem vereinfachten Kostenvoranschlag können Stützen in regelmäßigen Abständen angebracht werden, die endgültige Stützung sollte jedoch den Projektanforderungen entsprechen. Fügen Sie 5 % bis 10 % Ersatzmenge für Cuplock-Gerüstkomponenten hinzu, um Standortverlust, Beschädigung, Austausch und Anpassung abzudecken.
Eine Materialliste gibt Aufschluss darüber, wie viele Cuplock-Gerüstkomponenten benötigt werden, sie beweist jedoch nicht, dass das Gerüst die vorgesehene Last tragen kann. Die Tragfähigkeit hängt von der Gerüsthöhe, der Aussteifung, den Ankern, der Plattformbelastung, den Bodenverhältnissen und der Bauteilstärke ab. Cuplock-Gerüste, die als Traggerüste oder Ladeplattformen verwendet werden, erfordern eine separate strukturelle Überprüfung.
Manche Käufer berechnen nur Ständer, Riegel und Planken. Bei diesem Ansatz werden möglicherweise die auf die Cuplock-Gerüststruktur wirkenden Konstruktionskräfte ignoriert. Materialmenge und technische Sicherheit müssen als zusammenhängende, aber unterschiedliche Aufgaben behandelt werden.
Kleine Komponenten führen häufig zu Verzögerungen vor Ort. Sockelheber, obere Lagerschalen, Hauptschilde, Leitplanken, Bordbretter, Leitern, Stifte und Ersatzteile mögen nicht groß erscheinen, sie wirken sich jedoch auf die Montage und Sicherheit aus. Eine Materialliste für Cuplock-Gerüste sollte Strukturteile und Sicherheitszubehör enthalten.
Auch Ersatzteile sind für den langfristigen Einsatz wichtig. Auf der Website finden Sie Zubehör für Oberbecher und Hauptblatt, was darauf hinweist, dass Verbindungsteile separat erworben werden können. Durch die Einbeziehung von Ersatzverbindungsteilen in eine Cuplock-Gerüstbestellung können Ausfallzeiten während der Installation oder Wartung reduziert werden.
Cuplock-Gerüste sollten nicht nur nach Länge und Höhe berechnet werden. Bodentragfähigkeit, Windeinwirkung, Maschinen in der Nähe, Verkehr, Hebearbeiten und Zugangswege wirken sich alle auf das endgültige Layout aus. Ein zur Zeichnung passendes Gerüst muss möglicherweise noch angepasst werden, wenn die Bedingungen vor Ort überprüft werden.
Stützböcke sind vor allem auf unebenem Untergrund wichtig. Auf der Website sind Basislängen von 300 mm, 400 mm und 600 mm aufgeführt, die gewählte Größe sollte jedoch den tatsächlichen Nivellierungsanforderungen entsprechen. Eine übermäßige Einstellung ohne angemessene Unterstützung kann die Stabilität des Cuplock-Gerüsts beeinträchtigen.
Cuplock-Gerüstprodukte auf der Website werden mit Standards wie BS1139 für mehrere aufgeführte Komponenten angezeigt. Projektspezifikationen erfordern möglicherweise auch lokale Gerüstbauvorschriften, Inspektionsverfahren und Dokumentation. Käufer sollten den erforderlichen Standard bestätigen, bevor sie die Menge des Cuplock-Gerüstmaterials und die Oberflächenbehandlung endgültig festlegen.
Die Inspektion sollte vor, während und nach der Montage erfolgen. Komponenten mit Verbiegungen, Rissen, Korrosion, beschädigten Bechern, verschlissenen Klingen oder schlechter Schweißung sollten aus dem Gebrauch genommen werden. Cuplock-Gerüste funktionieren nur dann ordnungsgemäß, wenn Komponenten, Layout und Installationsqualität gemeinsam kontrolliert werden.
Eine einfache gerade Fassade kann mit einfachen Formeln geschätzt werden, große oder unregelmäßige Projekte erfordern jedoch eine detailliertere Berechnung. Brücken, Industrieanlagen, gekrümmte Strukturen, Treppentürme und mehrstöckige Gebäude erfordern häufig unterteilte Zonen und eine zeichnungsbasierte Materialabnahme. In diesen Fällen sollte die Menge der Cuplock-Gerüste vor der Beschaffung anhand der Layoutzeichnungen überprüft werden.
Unregelmäßige Bereiche erfordern häufig zusätzliche Standards, kürzere Vertikalen, Seitenhalterungen und spezielle Zugangskomponenten. Ecken und Rücksprünge können auch die Riegel- und Riegelmengen erhöhen. Ein zeichnungsbasierter Kostenvoranschlag für Cuplock-Gerüste verringert das Risiko, dass wichtige Komponenten fehlen.
Großaufträge für Cuplock-Gerüste erfordern genaue Materiallisten, da Verpackung, Containerbeladung und Lieferpläne von der Komponentenmenge abhängen. Falsche Schätzungen können die Frachtkosten erhöhen oder die Arbeit vor Ort verzögern. Exportkäufer sollten außerdem Materialqualität, Oberflächenbehandlung, Standardanforderungen und Produktkompatibilität bestätigen, bevor sie eine Bestellung aufgeben.
Für die Beschaffung sollte die Materialliste Ständer, Riegel, Riegel, Bretter, Streben, Wagenheber und Zubehör trennen. Auch Oberflächenbehandlungsoptionen wie feuerverzinkt, pulverbeschichtet, lackiert oder verzinkt sollten klar angegeben werden. Eine vollständige Cuplock-Gerüstliste sorgt für eine bessere Organisation von Angebot, Verpackung, Inspektion und Baustellenannahme.
Die Berechnung des Cuplock-Gerüsts beginnt mit der Vermessung der Struktur, der Definition der Feldgröße, der Zählung von Standards, dem Hinzufügen von Riegeln, der Berechnung von Riegeln und Planken und der anschließenden Einbeziehung von Streben, Grundstützen, Zubehör und Ersatzmengen. Bei der Berechnung sollten tatsächliche Projektabmessungen und verfügbare Produktspezifikationen verwendet werden, z. B. 48,3-mm-Cuplock-Gerüststandards, 3,2-mm-/4,0-mm-Rohroptionen, 225-mm-×-38-mm-Stahlbretter und 300-mm-/400-mm-/600-mm-Basisheber. Eine Schätzung der Materialmenge sollte niemals die Überprüfung der Tragfähigkeit ersetzen.
Bei Projekten, die Fassaden, Brücken, Traggerüste, Laderampen oder industrielle Wartungsarbeiten umfassen, ist die zeichnungsbasierte Cuplock-Gerüstberechnung oft zuverlässiger als eine grobe Schätzung. Nanjing Uni-Tech Metalwork Company Ltd. liefert Cuplock-Gerüstsysteme, Ständer, Planken, Sockelheber, Riegel und zugehöriges Zubehör mit verschiedenen Material- und Oberflächenbehandlungsoptionen. Käufer können Gerüstlänge, -höhe, -breite, Arbeitsebenen und die gewünschte Ausführung vorbereiten, bevor sie eine Materialliste für Cuplock-Gerüste anfordern.
Cuplock-Gerüste werden durch Messung der Gerüstlänge, -höhe, -breite, -feldlänge und der Arbeitsebenen berechnet. Dann werden Ständer, Riegel, Riegel, Bohlen, Sockelstützen, Streben und Zubehör entsprechend dem Grundriss gezählt. Die endgültige Menge sollte an die Standortbedingungen, die Aussteifung, den Zugang, die Sicherheitsteile und den Ersatzbestand angepasst werden.
Berechnen Sie zunächst die Anzahl der Standardpositionen. Bei einem zweireihigen Gerüst entsprechen die Standardpositionen normalerweise der Anzahl der Felder plus eins, multipliziert mit zwei Reihen. Anschließend multiplizieren Sie die Positionen mit der Anzahl der vertikalen Ebenen, um die Standards für Cuplock-Gerüste abzuschätzen.
Die Anzahl der Planken hängt von der Feldanzahl, der Plattformbreite, der Plankenbreite und den Arbeitsebenen ab. Auf der Website des Unternehmens sind Cuplock-Gerüstbretter mit einer Breite von 225 mm und einer Höhe von 38 mm und den Längen 1 m, 2 m, 3 m und 4 m aufgeführt. Wenn eine Plattform drei Planken pro Feld verwendet und drei Arbeitsebenen hat, entsprechen die Planken den Feldern multipliziert mit drei und dann multipliziert mit den Arbeitsebenen.
