Ringlock-Gerüstkomponenten und deren Installation

Ringlock-Gerüste sind ein modulares Gerüstsystem, das für Bau-, Infrastruktur-, Industriewartungs- und temporäre Zugangsprojekte verwendet wird. Es besteht aus vertikalen Ständern, horizontalen Riegeln, Diagonalstreben, Sockelstützen, Stahlbohlen, Fußbrettern und Zugangssystemen, die über Rosettenverbindungen und Keilschlösser verbunden sind. Aufgrund seiner hohen Tragfähigkeit, schnellen Montage und flexiblen Konfiguration werden Ringlock-Gerüste häufig für Projekte ausgewählt, die stabile Arbeitsplattformen und eine effiziente Installation vor Ort erfordern.

Wichtige Erkenntnisse

● Ringlock-Gerüste sind ein modulares Zugangssystem, das auf Stabilität, Sicherheit und Flexibilität ausgelegt ist.

● Zu den Hauptkomponenten des Ringlock-Gerüsts gehören Ständer, Riegel, Streben, Fußstützen, Bretter, Bordbretter und Leitern.

● Die ordnungsgemäße Installation von Ringlock-Gerüsten beginnt mit der Vorbereitung des Bodens und der Nivellierung des Untergrunds.

● Aussteifungen, Plattformplatzierung, Geländer und Bordbretter sind für den sicheren Einsatz von Ringlock-Gerüsten unerlässlich.

● Ringlock-Gerüste sollten vor, während und nach der Installation überprüft werden.

Ringlock-Gerüstkomponenten

Vertikale Ringlock-Standards

Ringlock-Vertikalständer sind die wichtigsten aufrechten Stützen von Ringlock-Gerüsten. Sie transportieren vertikale Lasten von Plattformen, Arbeitern, Materialien und oberen Gerüstebenen bis zum Sockel. Rosetten werden in festen Abständen verschweißt, sodass Riegel und Streben in unterschiedlichen Höhen sicher verbunden werden können.

Die Qualität der Vertikalständer wirkt sich direkt auf die Stabilität des Ringlock-Gerüsts aus. Gerade Rohre, genaue Rosettenabstände und zuverlässiges Schweißen sind für eine reibungslose Montage unerlässlich. Wenn die Ständer verbogen oder schlecht verschweißt sind, kann die gesamte Ringlock-Gerüststruktur ihre Ausrichtung verlieren.

Ringlock-Horizontalriegel

Horizontale Ringlock-Riegel verbinden vertikale Ständer und bilden die Grundfeldstruktur von Ringlock-Gerüsten. Sie übertragen Lasten zwischen Ständern und unterstützen Arbeitsplattformen beim Einsatz mit Stahlbohlen. Riegel definieren auch die Breite und Länge jedes Gerüstfeldes.

Jeder Riegel verfügt über Keilköpfe, die in die Rosettenverbindung einrasten. Eine enge Keilverbindung verbessert die Steifigkeit und reduziert unnötige Bewegungen. Die genaue Riegellänge stellt sicher, dass das Ringlock-Gerüst quadratisch, ausgewogen und einfach zu montieren bleibt.

Ringlock-Diagonalstreben

Diagonalstreben werden verwendet, um Ringlock-Gerüste gegen seitliche Bewegungen zu sichern. Sie verbinden Ständer diagonal und bilden eine dreieckige Tragstruktur. Dies verbessert die Widerstandsfähigkeit gegen Wind, Vibrationen, ungleichmäßige Belastung und Bewegungen des Arbeiters.

Ohne ordnungsgemäße Diagonalaussteifung können Ringlock-Gerüste während des Gebrauchs schwanken oder sich verformen. Besonders wichtig sind Streben bei hohen Gerüsten, Fassadenzugängen, Brücken und Industriebauten. Durch die richtige Platzierung der Streben bleibt das Ringlock-Gerüst während des gesamten Projekts stabil.

Verstellbare Sockelheber

An der Unterseite des Ringlock-Gerüsts werden Stützböcke angebracht, um die Struktur zu nivellieren. Sie ermöglichen eine Höhenverstellung bei unebenem Untergrund. Vor der Montage der oberen Komponenten ist ein ebener Untergrund erforderlich.

Sockelheber verteilen vertikale Lasten auf den Boden oder die Auflagefläche. Sie sollten bei Bedarf auf festem Untergrund, Stahlplatten oder Holzsohlenbrettern aufgestellt werden. Eine schlechte Grundeinstellung kann zu Kippungen, Setzungen und einer unsicheren Leistung des Ringlock-Gerüsts führen.

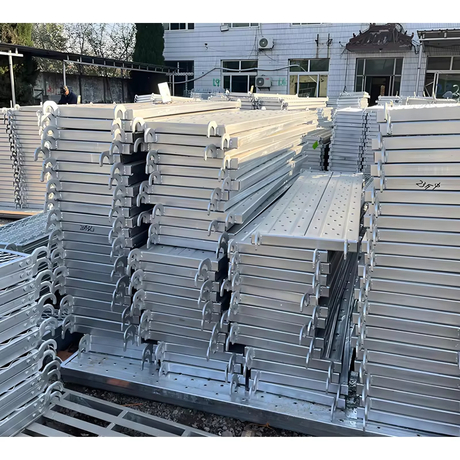

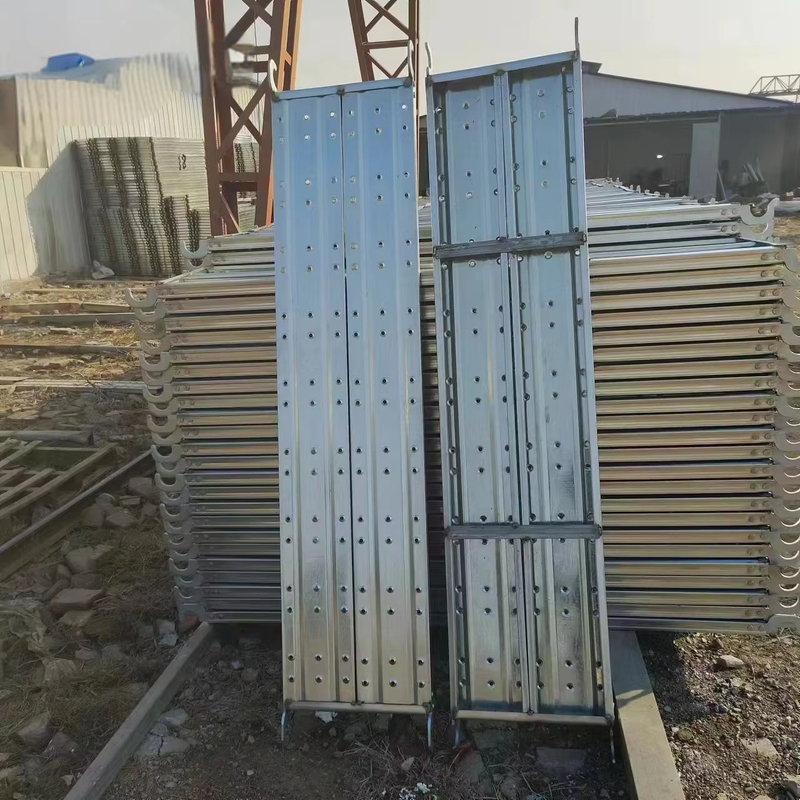

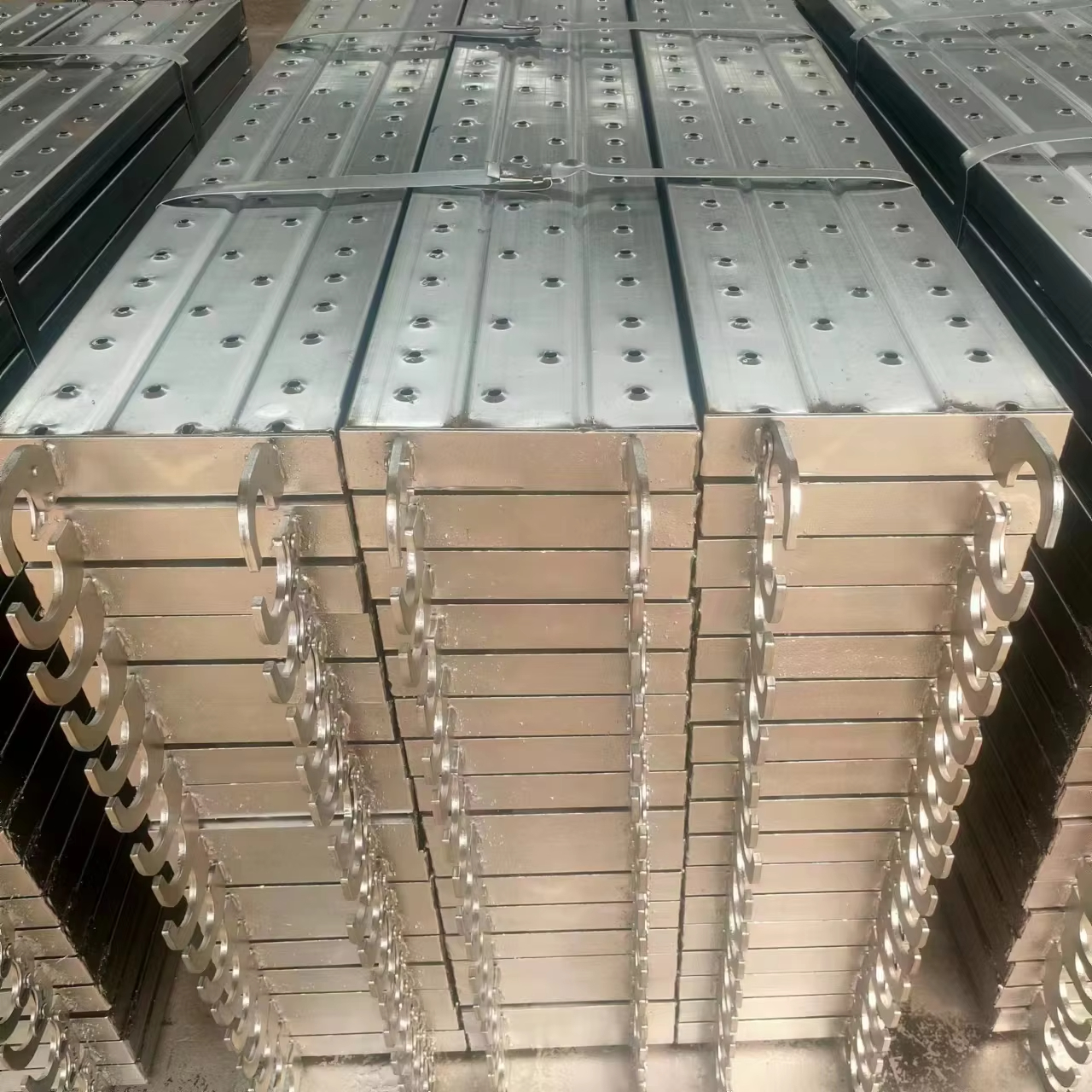

Stahlplattformen und Planken

Stahlplattformen oder -bohlen bilden die Arbeitsfläche von Ringlockgerüsten. Sie ermöglichen es Arbeitern, Werkzeuge oder Materialien sicher zu stehen, zu bewegen und zu platzieren. Rutschhemmende Oberflächen werden häufig verwendet, um die Griffigkeit im Freien oder bei Nässe zu verbessern.

Die Dielen müssen zur Gerüstfeldgröße passen und sicher auf den Stützriegeln aufliegen. Sie sollten über eine ausreichende Tragfähigkeit für die vorgesehene Arbeit verfügen. Beschädigte, verbogene oder instabile Bretter sollten nicht in Ringlock-Gerüstsystemen verwendet werden.

Bordbretter

Entlang der Plattformkanten sind Bordbretter angebracht, um zu verhindern, dass Werkzeuge und Materialien herunterfallen. Sie sind ein wichtiger Bestandteil des Kantenschutzes von Ringlock-Gerüsten. Fußbretter tragen auch dazu bei, sichere Arbeitsbereiche auf erhöhten Plattformen zu definieren.

In vielen Projekten werden Fußbretter zusammen mit Leitplanken und Mittelgeländer verwendet. Diese Kombination verringert die Sturzgefahr und schützt die Arbeiter unter dem Gerüst. Richtig befestigte Bordbretter verbessern die Gesamtsicherheit von Ringlockgerüsten im täglichen Betrieb.

Leitern und Treppenzugang

Leitern und Treppen ermöglichen den vertikalen Zugang innerhalb von Ringschlossgerüsten. Sie ermöglichen es den Arbeitern, zwischen den Ebenen zu wechseln, ohne auf Ständer oder Balken zu klettern. Ein spezieller Zugangsweg verbessert sowohl die Sicherheit als auch die Standortorganisation.

Bei höheren Bauwerken werden häufig Treppentürme bevorzugt, da sie eine einfachere und stabilere Bewegung ermöglichen. Leitern sollten sicher befestigt und außerhalb von Arbeitsbereichen mit hohem Risiko angebracht werden. Die sichere Zugangsplanung ist ein wichtiger Bestandteil der Installation von Ringlock-Gerüsten.

So installieren Sie Ringlock-Gerüste

Schritt 1: Bereiten Sie die Site vor

Vor der Montage von Ringlockgerüsten ist der Untergrund auf Stabilität, Ebenheit und Tragfähigkeit zu prüfen. Weicher Boden, loser Schutt, stehendes Wasser und unebene Oberflächen sollten vor Beginn der Montage korrigiert werden. Ein schlechtes Fundament kann die Ausrichtung und Sicherheit der gesamten Ringlock-Gerüststruktur beeinträchtigen.

Der Installationsbereich sollte außerdem von unnötigen Materialien befreit werden. Arbeiter benötigen ausreichend Platz, um Komponenten zu platzieren, sich sicher zu bewegen und das Gerüst nacheinander aufzubauen. Eine gute Standortvorbereitung reduziert Installationsprobleme und verbessert die Effizienz des Ringlock-Gerüsts.

Schritt 2: Basisbuchsen und Basismanschetten installieren

Sockelheber sollten entsprechend der Gerüstlayoutzeichnung oder dem geplanten Feldabstand platziert werden. Jeder Basisheber muss fest auf dem Boden oder einer geeigneten Stützplatte stehen. Die Höhe sollte sorgfältig angepasst werden, um einen ebenen Ausgangspunkt für das Ringlock-Gerüst zu schaffen.

Über den Grundbuchsen werden dann Grundmanschetten oder Anfangsstücke montiert. Diese Komponenten bilden die erste Verbindungsebene für Ledger. In dieser Phase ist die korrekte Positionierung wichtig, da sich etwaige Fehler durch das Ringlock-Gerüstsystem nach oben fortsetzen können.

Schritt 3: Vertikale Standards aufstellen

Zur Bildung des Gerüstrahmens werden Vertikalständer auf die Grundkragen aufgesetzt. Arbeiter sollten überprüfen, ob jede Stütze aufrecht steht und richtig sitzt. Die Rosettenpositionen sollten in die richtige Richtung für die Riegel- und Strebenverbindung weisen.

Zu diesem Zeitpunkt sollte das Ringschlossgerüst nicht zu hoch gebaut werden, bevor die untere Ebene vollständig gesichert ist. Temporäre Ausrichtungskontrollen verringern das Risiko einer Instabilität. Die korrekte vertikale Installation verbessert die Festigkeit und das Erscheinungsbild des fertigen Ringlock-Gerüstsystems.

Schritt 4: Horizontale Ledger anschließen

Zwischen den Ständern werden horizontale Riegel installiert, um das erste rechteckige Feld zu bilden. Die Keilköpfe werden in die Rosetten gesteckt und mit einem Hammer fest arretiert. Dadurch entsteht das Grundgerüst des Ringlock-Gerüsts.

Ledger müssen eben und in der richtigen Reihenfolge installiert werden. Sie halten die Ständer in Position und bereiten die Struktur für Aussteifungen und Plattformen vor. Wenn die Riegel locker oder uneben sind, kann es auf höheren Ebenen schwierig werden, Ringlock-Gerüste auszurichten.

Schritt 5: Diagonalstreben installieren

Diagonalstreben sollten nach der Bildung des Grundrahmens angebracht werden. Sie verbinden die Ständer und verhindern seitliche Bewegungen. Eine ordnungsgemäße Aussteifung ist für die Aufrechterhaltung der Steifigkeit von Ringlock-Gerüsten unerlässlich.

Die Streben sollten entsprechend der Gerüstkonstruktion und den Anforderungen vor Ort angebracht werden. Hohe Bauwerke, exponierte Standorte und Schwerlastplattformen erfordern möglicherweise eine zusätzliche Aussteifung. Durch die korrekte Installation der Streben bleibt das Ringlock-Gerüst unter Arbeitslast stabil.

Schritt 6: Stahlbretter platzieren

Auf den Riegeln sind Stahlbohlen angebracht, um eine sichere Arbeitsplattform zu schaffen. Jede Diele sollte sicher sitzen, ohne übermäßige Lücken oder Bewegungen. Arbeiter sollten vor der Verwendung prüfen, ob die Dielen unbeschädigt sind.

Die Plattform muss für die vorgesehene Aufgabe und sichere Bewegung breit genug sein. Eine Überlastung sollte vermieden werden, da jede Ringlock-Gerüstplattform über eine bestimmte Tragfähigkeit verfügt. Die richtige Platzierung der Planken verbessert sowohl die Sicherheit als auch die Arbeitseffizienz.

Schritt 7: Leitplanken, Bordbretter und Zugang installieren

Leitplanken, Mittelgeländer und Fußbretter sollten an freiliegenden Kanten von Ringlock-Gerüstplattformen installiert werden. Diese Komponenten verringern das Sturzrisiko und verhindern das Herunterfallen von Materialien. Sie sollten vor der Nutzung der Plattform sicher befestigt werden.

In dafür vorgesehenen Zugangsbereichen sollten dann Leitern oder Treppensysteme installiert werden. Zugangskomponenten müssen stabil, übersichtlich und leicht erreichbar sein. Ein sicherer Zugangsweg verhindert, dass Arbeiter auf Strukturelemente von Ringlock-Gerüsten klettern.

Sicherheitstipps für die Installation von Ringlock-Gerüsten

Überprüfen Sie die Komponenten vor dem Zusammenbau

Alle Ringlock-Gerüstkomponenten sollten vor der Installation überprüft werden. Pfosten, Riegel, Streben, Planken und Sockelstützen sollten frei von Rissen, starker Korrosion, Verformung oder beschädigten Verbindungsstücken sein. Defekte Teile sollten umgehend aus dem Verkehr gezogen werden.

Die Inspektion ist besonders wichtig für wiederverwendete Ringlock-Gerüste. Durch wiederholten Transport und Aufbau kann es zu Verschleiß an Keilköpfen, Rosetten und Bohlenhaken kommen. Die Überprüfung der Komponenten verringert Sicherheitsrisiken, bevor die Arbeiter mit der Installation beginnen.

Befolgen Sie die richtige Montagereihenfolge

Ringlock-Gerüste sollten von der Basis nach oben in einer kontrollierten Reihenfolge installiert werden. Die untere Ebene sollte nivelliert, verbunden und abgestützt werden, bevor höhere Ebenen hinzugefügt werden. Dadurch bleibt die Struktur in jeder Phase der Installation stabil.

Das Überspringen von Stufen kann bei Ringschlossgerüsten zu versteckten Risiken führen. Beispielsweise kann das Platzieren von Brettern vor der richtigen Versteifung zu Instabilität führen. Eine klare Installationsreihenfolge verbessert die Konsistenz und reduziert menschliche Fehler.

Vermeiden Sie eine Überlastung der Plattform

Jede Ringlock-Gerüstplattform hat eine Belastungsgrenze, die auf Design, Feldgröße, Stahlsorte und Brettkapazität basiert. Arbeiter sollten es vermeiden, übermäßig viel Material auf einem Plattformbereich abzulegen. Konzentrierte Lasten können Stress erzeugen und die strukturelle Sicherheit verringern.

Die Materialien sollten gleichmäßig auf der Plattform verteilt werden. Schwere Gegenstände sollten gemäß den Projektrichtlinien und der Gerüstkonstruktion platziert werden. Durch die richtige Lastkontrolle bleibt das Ringlock-Gerüst während der aktiven Arbeit sicher.

Häufige Installationsfehler

Schlechte Basisnivellierung

Eine schlechte Nivellierung des Untergrunds ist eines der häufigsten Probleme bei der Installation von Ringlock-Gerüsten. Wenn die Grundstützen nicht richtig eingestellt sind, kann sich das Gerüst mit zunehmender Höhe neigen. Dies kann sowohl die Stabilität als auch die Plattformsicherheit beeinträchtigen.

Unebenheiten des Bodens sollten beim Aufbau niemals außer Acht gelassen werden. Bei Bedarf sollten die Arbeiter geeignete Grundplatten oder Sohlenbretter verwenden. Ein stabiles und ebenes Fundament ist die erste Voraussetzung für eine sichere Ringlock-Gerüstmontage.

Fehlende oder falsche Verstrebung

Fehlende Streben können das Ringlock-Gerüst schwächen, selbst wenn Ständer und Riegel sicher erscheinen. Diagonalstreben sorgen für seitlichen Widerstand und verhindern Bewegungen bei Wind oder Arbeitslast. Ohne sie kann die Struktur instabil werden.

Auch eine falsche Positionierung der Zahnspange kann die Systemleistung beeinträchtigen. Die Zahnspangen sollten dem Design-Layout folgen und fest mit den Rosetten verbunden sein. Durch die richtige Aussteifung bleibt das Ringlock-Gerüst stabil und zuverlässig.

Lose Keilverbindungen

Lose Keile verringern die Festigkeit von Ringlock-Gerüstverbindungen. Jede Keilverbindung sollte während der Installation vollständig sitzen und festgezogen werden. Ein lockerer Riegel oder eine lose Strebe kann zu Bewegungen führen und den gesamten Rahmen beeinträchtigen.

Die Arbeiter sollten die Verbindungen nach Abschluss jedes Levels erneut überprüfen. Vibrationen, Handhabung oder unvollständige Verriegelung können zu Schwachstellen führen. Regelmäßige Verbindungskontrollen verbessern die Sicherheit von Ringlock-Gerüsten vor Ort.

Wählen Sie Ringlock-Gerüstkomponenten

Material und Stahlsorte

Das Material des Ringlock-Gerüsts beeinflusst dessen Tragfähigkeit, Haltbarkeit und Lebensdauer. Abhängig von den Projektanforderungen werden üblicherweise Q235- und Q345-Stähle verwendet. Schwere Ringlock-Gerüste erfordern häufig stärkeres Material und eine strengere Qualitätskontrolle.

Käufer sollten vor dem Kauf den Rohrdurchmesser, die Wandstärke und die Stahlsorte bestätigen. Diese Spezifikationen bestimmen, wie sich das System unter Last verhält. Klare Materialdaten unterstützen eine sicherere Auswahl von Ringlock-Gerüsten.

Schweißen und Oberflächenbehandlung

Die Schweißqualität ist von entscheidender Bedeutung, da Ringlock-Gerüste auf starke Rosetten- und Verbindungsverbindungen angewiesen sind. Die Schweißnähte sollten sauber, gleichmäßig und stark genug für den wiederholten Einsatz sein. Schlechtes Schweißen kann die Lastleistung beeinträchtigen und Sicherheitsrisiken schaffen.

Auch die Oberflächenbehandlung beeinflusst die Haltbarkeit. Feuerverzinkte Ringlock-Gerüste bieten eine starke Korrosionsbeständigkeit in Außen- und Industrieumgebungen. Eine gleichmäßige verzinkte Beschichtung schützt den Stahl und verlängert die Lebensdauer.

Kompatibilität und Projektanpassung

Ringlock-Gerüstkomponenten sollten in Größe, Verbindungsdesign und Systemstandard übereinstimmen. Inkompatible Teile verriegeln möglicherweise nicht richtig oder führen zu einer ungleichmäßigen Ausrichtung. Dies kann die Installation verlangsamen und die strukturelle Zuverlässigkeit verringern.

Auch die Projekttauglichkeit sollte vor der Bestellung berücksichtigt werden. Feldgröße, Höhe, Plattformbreite, Zugangsmethode und Lastanforderungen sollten den Bedingungen vor Ort entsprechen. Die richtige Auswahl der Komponenten macht die Installation von Ringlock-Gerüsten reibungsloser und sicherer.

Abschluss

Ringlock-Gerüste sind ein starkes, flexibles und effizientes System für Bau-, Infrastruktur- und Industriezugangsprojekte. Seine Hauptkomponenten, darunter Ständer, Riegel, Streben, Stützfüße, Stahlbohlen, Bordbretter und Zugangssysteme, bilden zusammen eine stabile und praktische Arbeitsstruktur. Für eine sichere Leistung des Ringlock-Gerüsts sind eine ordnungsgemäße Installation, eine korrekte Aussteifung, eine sichere Keilverriegelung und eine regelmäßige Inspektion unerlässlich. Nanjing Uni-Tech Metalwork Company Ltd. liefert Ringlock-Gerüstsysteme und -Komponenten für Projekte, die zuverlässige Strukturen, langlebige Materialien und professionelle Gerüstlösungen erfordern.

FAQ

Was sind die Hauptbestandteile eines Ringlock-Gerüsts?

Zu den Hauptkomponenten von Ringlock-Gerüsten gehören vertikale Stützen, horizontale Riegel, Diagonalstreben, verstellbare Fußstützen, Stahlbohlen, Bordbretter, Leitern und Treppenzugangssysteme. Durch Rosetten und Keilverschlüsse werden diese Teile zu einem stabilen Gerüst verbunden. Jede Komponente hat eine spezifische Funktion in Bezug auf Lastunterstützung, Zugang, Stabilität oder Schutz.

Wie installiert man ein Ringlock-Gerüst?

Die Installation des Ringlock-Gerüsts beginnt mit der Vorbereitung des Standorts und der Nivellierung des Sockels. Anschließend werden Standards installiert, Hauptbücher verbunden, Streben hinzugefügt und Plattformen platziert. Vor der Nutzung des Gerüsts sollten Geländer, Bordbretter und Zugangssysteme montiert werden.

Ist das Ringlock-Gerüst einfach zu montieren?

Ringlock-Gerüste sind einfacher zu montieren als viele herkömmliche Systeme, da sie Keilverriegelungsverbindungen verwenden. Der modulare Aufbau reduziert lose Teile und ermöglicht eine schnellere Installation. Geschulte Arbeiter sollten jedoch dennoch die richtigen Verfahren befolgen, um eine sichere Montage zu gewährleisten.

Warum sind Diagonalstreben bei Ringlockgerüsten wichtig?

Diagonalstreben verbessern die Seitenstabilität von Ringlockgerüsten. Sie reduzieren Schwankungen und tragen dazu bei, dass die Struktur Wind, Vibrationen und ungleichmäßiger Belastung standhält. Ohne ordnungsgemäße Aussteifung kann ein Ringlock-Gerüst an Steifigkeit verlieren und unsicher werden.

Können Ringlock-Gerüste wiederverwendet werden?

Ringlock-Gerüste können bei ordnungsgemäßer Wartung viele Male wiederverwendet werden. Komponenten sollten vor jedem Gebrauch auf Verformung, Korrosion, Risse und beschädigte Anschlüsse überprüft werden. Feuerverzinkte Ringlock-Gerüste bieten normalerweise eine bessere Haltbarkeit bei wiederholtem Gebrauch.
