Im Baugewerbe sind Sicherheit und Stabilität von Gerüstsystemen nicht verhandelbar. Unter den kritischen Komponenten, die die Integrität des Gerüsts gewährleisten, sticht die Gerüst-Napfschelle (auch bekannt als Napfschelle oder Pilzschelle) als spezielle Lösung zur Sicherung von Gerüstbrettern hervor. Diese kleine, aber feine Armatur wurde entwickelt, um das Verrutschen von Brettern zu verhindern und Stolperfallen zu beseitigen. Sie spielt eine entscheidende Rolle beim Schutz von Arbeitern in der Höhe. In diesem Leitfaden finden Sie alles, was Sie über Napfkupplungen für Gerüste wissen müssen – von der Kernfunktion und den wichtigsten Vorteilen bis hin zu Spezifikationen, Anwendungen und der richtigen Verwendung.

1. Was genau ist eine Gerüstnapfkupplung?

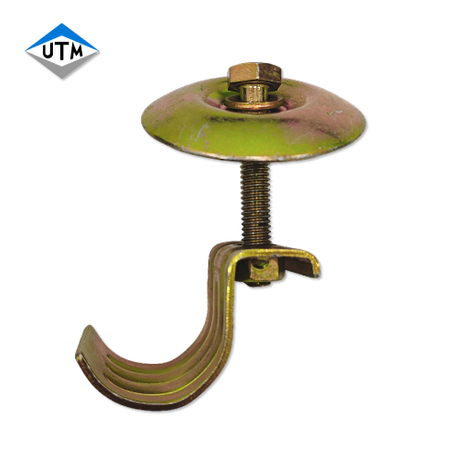

Eine Gerüstnapfkupplung ist eine leichte, hochfeste Klemmvorrichtung, die speziell für die sichere Befestigung von Gerüstbrettern an den darunter liegenden Riegeln (horizontalen Querrohren) entwickelt wurde. Im Gegensatz zu herkömmlichen Bretthalteklammern, die möglicherweise einen Zugang von unterhalb des Gerüsts erfordern, verfügen Napfschellenkupplungen über ein oben montiertes Design, das die Installation und Entfernung vollständig von der Arbeitsplattform aus ermöglicht.

Das charakteristische Merkmal einer Napfschnecke ist ihre glatte, gewölbte (pilzförmige) Oberseite. Dieses abgerundete Design eliminiert scharfe Kanten und hervorstehende Teile und beseitigt so ein großes Sicherheitsrisiko im Gerüstbau – Stolperfallen. Durch die kompakte Bauweise wird außerdem sichergestellt, dass keine losen Schrauben oder Komponenten unter dem Spiegel hängen, wodurch ein Hängenbleiben mit Werkzeugen, Kleidung oder Ausrüstung verhindert wird.

2. Kernfunktionen und Hauptvorteile

Die Hauptaufgabe einer Gerüst-Napfschneckenkupplung besteht darin, die Stabilität von Gerüstbrettern zu verbessern. Ihr Design bietet jedoch mehrere Vorteile, die sie zu einer bevorzugten Wahl für Bauprojekte weltweit machen:

Eliminiert Stolpergefahren : Die gewölbte Oberseite sorgt für eine glatte Oberfläche auf dem Gerüstbrett und verringert so das Risiko, dass Arbeiter stolpern – eine der Hauptursachen für Stürze auf Baustellen.
Einfache Montage von oben : Sie müssen nicht unter das Gerüst kriechen oder Bretter anheben, um an den Verbindungspunkt zu gelangen. Die Installation und das Festziehen können von einem einzigen Arbeiter mit einem Standardschlüssel schnell durchgeführt werden.
Hervorragende Rutschfestigkeit : Hochwertige Napfkupplungen sind so konstruiert, dass sie horizontalen Kräften standhalten und bieten eine Rutschfestigkeit von mehr als 15 kN, sodass Gerüstbretter auch bei hoher Belastung sicher an Ort und Stelle bleiben.
Breite Kompatibilität : Passend für standardmäßige 48,3-mm-Gerüstrohre (konform mit den Normen BS1139 und EN74-1:2005) und kompatibel mit Gerüstbrettern aus Holz und Stahl. Diese Vielseitigkeit reduziert den Bedarf an mehreren Klemmentypen.
Langlebig und korrosionsbeständig : Hergestellt aus hochwertigem Kohlenstoffstahl (Q235 oder S235) mit Oberflächenbehandlungen wie Feuerverzinkung (HDG) oder Elektroverzinkung, widerstehen Napfschneckenkupplungen Rost und rauen Wetterbedingungen und verlängern ihre Lebensdauer im Freien oder auf See.
Kostengünstig : Das geringe Gewicht (320–400 g für gepresste Typen) reduziert die Transportkosten, während die schnelle Installation Arbeitsstunden spart. Das wiederverwendbare Design senkt die langfristigen Projektkosten zusätzlich.

3. Standardspezifikationen (EN74-1:2005 & BS1139-konform)

Gerüstnapfkupplungen müssen strenge internationale Standards erfüllen, um Sicherheit und Leistung zu gewährleisten. Nachfolgend finden Sie die typischen Spezifikationen für hochwertige Produkte:

Parameter	Typischer Wert	Beschreibung
Anwendbarer Rohrdurchmesser	48,3 mm	Passend für Gerüstbalken nach internationalem Standard
Material	Q235/S235 Kohlenstoffstahl	Gepresst oder geschmiedet für hohe Festigkeit und Zähigkeit
Oberflächenbehandlung	Feuerverzinkung (HDG) / Elektroverzinkung	HDG (≥85 μm Zinkschicht) für hervorragende Korrosionsbeständigkeit
Gewicht	0,32–0,4 kg (gepresst); 0,45–0,6 kg (geschmiedet)	Geschmiedete Typen bieten eine höhere Festigkeit für Hochleistungsanwendungen
Befestigungsspezifikation	7/16 Zoll Mutter + hochfeste Schraube der Güteklasse 8.8	Gewährleistet sicheres Spannen mit Standarddrehmoment (50 Nm)
Tragfähigkeit	Klasse B (EN74-1:2005)	Statische Tragfähigkeit ≥5kN; Bruchlast ≥20kN
Schlupfwiderstand	≥15kN	Verhindert die Bewegung der Gerüstbretter unter Arbeitslast

4. Schlüsselanwendungen

Gerüstnapfkupplungen sind für jedes Projekt, das stabile und sichere Gerüstplattformen erfordert, unverzichtbar. Zu den gängigen Anwendungen gehören:

Wohn- und Gewerbebau
Infrastrukturprojekte (Straßen, Brücken, Tunnel, Eisenbahnen)
Schiffbau und Schiffswartung (idealerweise korrosionsbeständige Versionen)
Energie- und Wasserschutztechnik (Einsätze in großer Höhe)
Wartung von Bergbau- und Industrieanlagen
Renovierungsarbeiten im Innen- und Außenbereich

5. Richtlinien zur ordnungsgemäßen Nutzung und Sicherheit

Um die Sicherheit und Leistung zu maximieren, befolgen Sie bei der Verwendung von Napfkupplungen für Gerüste die folgenden Richtlinien:

Überprüfen Sie die Kupplungen vor der Verwendung: Überprüfen Sie sie auf Risse, Verformung, Rost oder lockere Schrauben. Entsorgen Sie alle beschädigten Produkte.
Achten Sie auf die richtige Positionierung: Legen Sie die Kupplung über die Gerüstbrettkante und richten Sie sie am Riegelrohr aus. Stellen Sie sicher, dass die Platine vollständig unterstützt wird.
Mit dem angegebenen Drehmoment festziehen: Ziehen Sie die 7/16 Zoll-Mutter mit einem Drehmomentschlüssel mit 50 Nm an (gemäß EN74-1:2005). Vermeiden Sie ein zu starkes Anziehen, da dies zu einer Beschädigung des Gewindes führen kann.
Regelmäßige Wartung: Überprüfen Sie die Kupplungen während des Projekts regelmäßig. Bei Lockerheit nachziehen und bei Abnutzung austauschen.
Nur bestimmungsgemäße Verwendung: Limpet-Kupplungen dienen ausschließlich der Befestigung von Gerüstbrettern an Riegeln. Benutzen Sie sie nicht für andere Verbindungen.

6. Warum sollten Sie sich für unsere Gerüstnapfkupplungen entscheiden?

Bei der Auswahl von Napfkupplungen für Ihr Projekt sind Qualität und Konformität nicht verhandelbar. Unsere Produkte zeichnen sich aus durch:

Vollständige Einhaltung der Normen EN74-1:2005 und BS1139, mit CE-Zertifizierung für EU-Märkte.
Hochwertige Materialien und fortschrittliche Schmiede-/Pressverfahren sorgen für hohe Festigkeit und Haltbarkeit.
Doppelte Rostschutzbehandlung (Deaktivierung + Verzinkung) für längere Lebensdauer in rauen Umgebungen.
Wettbewerbsfähige Preise und flexible MOQ (Mindestbestellmenge), geeignet sowohl für kleine Renovierungen als auch für große Infrastrukturprojekte.
Schnelle Lieferung (10–20 Tage nach Anzahlung) und professioneller After-Sales-Support.

Eine Gerüstnapfkupplung ist mehr als nur eine Klemmvorrichtung – sie ist eine wichtige Sicherheitskomponente, die Arbeiter schützt und die Stabilität des Gerüsts gewährleistet. Sein gewölbtes Design, die einfache Installation und die breite Kompatibilität machen es zu einem unverzichtbaren Werkzeug für moderne Bauprojekte. Durch die Wahl konformer, hochwertiger Napfkupplungen investieren Sie in die Sicherheit und Effizienz Ihres Teams.

Sind Sie bereit, Ihr Gerüstsystem mit zuverlässigen Napfkupplungen zu erweitern? Kontaktieren Sie uns noch heute für ein kostenloses Angebot oder um Produktmuster anzufordern. Unser Expertenteam hilft Ihnen, die perfekte Lösung für Ihre Projektanforderungen zu finden.
