Abmessungen des Ringlock-Gerüsts: Standardgrößen und Feldabstände

Die Wahl der falschen Gerüstabmessungen kann dazu führen, dass den Arbeitern der Platz fehlt oder unnötige Materialkosten entstehen. Selbst Komponenten in Standardgröße erfordern vor der Installation eine sorgfältige Planung. Ringlock Scaffolding nutzt vertikale Ständer, horizontale Riegel und Rosettenverbindungen, um flexible Arbeitsplattformen zu schaffen. Ihre Abmessungen beeinflussen die Arbeitshöhe, den Feldabstand und die strukturelle Stabilität. Allerdings stimmen Standardkomponentenlängen nicht immer mit den endgültigen Montagemaßen des Gerüsts überein. Das Übersehen der Plattformbreite oder der Konstruktionslasten kann zu kostspieligen Anpassungen führen. Das Verständnis gängiger Größen und Feldkonfigurationen hilft Ihnen bei der Planung eines besser geeigneten Layouts. Vor der Bestellung gehen wir auf Standardabmessungen, Abstandsoptionen und praktische Maße ein.

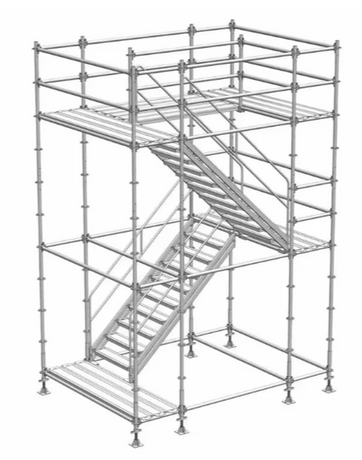

Was sind die Standardabmessungen von Ringlock-Gerüsten?

Ringlock-Gerüstsysteme verwenden standardisierte Komponenten, um unterschiedliche Arbeitshöhen und Plattformlayouts zu schaffen. Ihre Abmessungen hängen von vertikalen Ständern, horizontalen Riegeln und dem Abstand zwischen Verbindungspunkten ab.

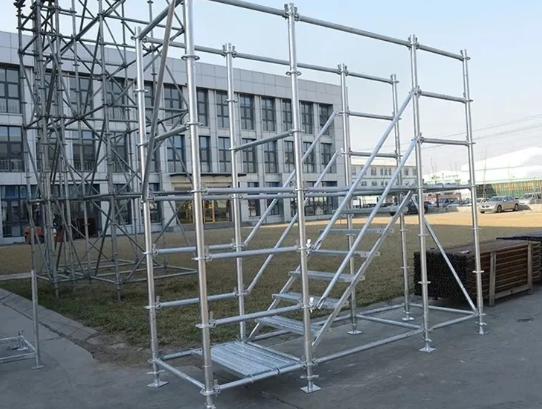

Standardmäßige vertikale Längen und Rosettenabstände

Vertikalständer sind aufrechte Stahlrohre, die die Gerüststruktur tragen. Die Verbindung erfolgt je nach System über Stutzen oder andere zugelassene Verbindungsanordnungen. Gängige Standardlängen reichen von 500 mm bis 4000 mm.

Die meisten herkömmlichen Systeme verwenden Rosetten im Abstand von 500 mm entlang der Ständer. Diese kreisförmigen Verbindungen ermöglichen es den Arbeitern, Riegel und Diagonalstreben an bestimmten Positionen anzubringen. Dieser Abstand sorgt für regelmäßige Anschlussebenen, erfordert jedoch nicht, dass jeder Aufzug 500 mm misst.

Viele Ringlock-Systeme verwenden auch Stahlrohre mit einem Außendurchmesser von 48,3 mm. Wandstärke, Stahlsorte und Anschlussausführung können jedoch unterschiedlich sein. Diese Spezifikationen wirken sich auf die strukturelle Leistung aus und sollten niemals als austauschbar betrachtet werden.

Bei Unitech bieten wir vertikale Gerüstständer von Ringlock in verschiedenen Größen an, darunter auch 500 mm und 4000 mm Optionen. Wir bieten auch Zwischenlängen an, um unterschiedliche Projekthöhen und -layouts zu berücksichtigen.

Gängige Ledgerlängen und Plattformbreiten

Horizontale Riegel verbinden benachbarte Ständer und legen die Feldmaße des Gerüsts fest. Zu den gängigen Nennlängen gehören 0,73 m, 1,09 m, 1,57 m, 2,07 m, 2,57 m und 3,07 m. Die tatsächlich verfügbaren Größen hängen vom gewählten Produktsystem ab.

Längsriegel bestimmen die Feldlänge entlang des Gebäudes. Querriegel legen die Gerüstbreite zwischen Innen- und Außenständer fest. Beide Abmessungen wirken sich auf den verfügbaren Arbeitsbereich und die Komponentenanforderungen aus.

Beispielsweise könnte ein Riegel mit einer Nennlänge von 2,07 m für ein Feld mittlerer Länge geeignet sein. Allerdings muss der tatsächliche Anschlussabstand mit den Maßzeichnungen des Herstellers übereinstimmen. Die nutzbare Plattformfläche hängt auch von der Deckgröße und den tragenden Komponenten ab.

Die folgende Tabelle fasst gängige Komponentenabmessungen zusammen, die bei der vorläufigen Gerüstplanung verwendet werden.

Diese Werte stellen eher allgemeine Konfigurationen als universelle Spezifikationen dar. Bestätigen Sie immer die genauen Abmessungen, bevor Sie Komponenten kombinieren oder eine Bestellung vorbereiten.

Wie bestimmt der Feldabstand das Gerüstlayout?

Der Feldabstand beschreibt den horizontalen Abstand zwischen benachbarten vertikalen Ständern. Es beeinflusst den Arbeitsraum, die Anzahl der Komponenten und die Passgenauigkeit des Gerüsts in einer Struktur. Der optimale Abstand hängt von den Gebäudeabmessungen und den ausgeführten Aufgaben ab. Längere Felder können die Anzahl der Standardpositionen reduzieren, während kürzere Felder eine größere Flexibilität beim Layout bieten.

Auswählen der Feldlänge und -breite für verschiedene Arbeitsbereiche

Die Feldlänge folgt normalerweise der horizontalen Richtung des Gebäudes. Die Feldbreite erstreckt sich nach außen und bestimmt den verfügbaren Platz zwischen den Gerüstreihen. Kürzere Buchten, etwa 1,0–1,5 m, eignen sich für beengte Platzverhältnisse und unregelmäßige Strukturen. Mittelfelder um 2,0 m sind gängige Planungsmöglichkeiten für gerade Arbeitsbereiche. Längere Felder von etwa 2,5–3,0 m eignen sich möglicherweise für größere Gebäudehöhen.

Allerdings erhöht ein längeres Feld auch die Spannweite zwischen den Stützen. Die Eignung hängt von der zugelassenen Konfiguration des ausgewählten Systems und der vorgesehenen Belastung ab. Die Breite der Halle verdient die gleiche Aufmerksamkeit, da sie sich auf die Bewegung der Arbeiter und den Materialtransport auswirkt. Eine schmale Plattform ermöglicht zwar einfache Inspektionsaufgaben, schränkt jedoch die Bewegung der Ausrüstung ein. Breitere Plattformen könnten mehr Platz für Arbeiter und Baumaterialien bieten.

Berücksichtigen Sie vor der Auswahl der Breite drei praktische Fragen:

• Wie viele Arbeiter benötigen Zugang zur Plattform?

• Werden Materialien oder Geräte einen Teil des Arbeitsbereichs einnehmen?

• Wie viel Freiraum muss für eine sichere Bewegung verbleiben?

Diese Antworten helfen dabei, die erforderliche nutzbare Plattformbreite zu ermitteln. Sie verhindern auch unnötige Annahmen, die nur auf nominalen Hauptbuchabmessungen basieren.

Anpassung des Feldabstands an die Gebäudegeometrie

Die Gebäudegeometrie bestimmt oft, ob Standardfeldlängen richtig passen. Gerade Fassaden ermöglichen wiederholte Module, während Ecken und Vorsprünge eine zusätzliche Planung erfordern. Stellen Sie sich eine etwa 15 m lange Gebäudewand vor. Durch die Wiederholung identischer Felder kann in der Nähe der Gerüstenden ungenutzter Raum entstehen. Durch die Kombination zugelassener Riegellängen kann eine passendere Anordnung geschaffen werden.

Auch Säulen, Balkone und Eingänge haben Einfluss auf die Platzierung von Standards. Kleinere Buchten können dazu beitragen, den Freiraum rund um diese Merkmale aufrechtzuerhalten, ohne störende Plattformlücken zu schaffen. Arbeiter sollten das tatsächliche Gebäude messen, bevor sie die Komponentengrößen auswählen. Sie müssen auch Zugangspunkte und den Abstand zur Arbeitsfläche berücksichtigen. Ein gut geplanter Grundriss folgt dem Gebäude, anstatt das Gebäude in feste Module zu zwingen. Dieser Ansatz reduziert unnötige Anpassungen während der Installation.

Wie wirken sich Feldlänge und vertikaler Abstand auf die Gerüstlasten aus?

Die Abmessungen des Ringlock-Gerüsts beeinflussen, wie Lasten durch die zusammengebaute Struktur wandern. Eine Vergrößerung der Feldlänge oder eine Änderung der Hubhöhe kann sich auf einzelne Komponenten und die Gesamtstabilität auswirken. Die Abmessungen allein können jedoch nicht die zulässige Belastbarkeit des Systems bestimmen. Genehmigte Konfigurationen und technische Anforderungen bleiben unerlässlich.

Warum längere Felder eine sorgfältige Lastbewertung erfordern

Längere Felder führen zu größeren Abständen zwischen den Stützpfeilern. Je nach Anordnung kann es bei Riegeln und Plattformstützen zu erhöhter Durchbiegung und Durchbiegung kommen.

Wenn beispielsweise ein Feld von ca. 1,5 m auf 3,0 m vergrößert wird, ändert sich dessen strukturelles Verhalten. Die längere Spannweite erfordert möglicherweise stärkere Komponenten, zusätzliche Stützen oder andere Plattformanordnungen.

Die Art der Ladung ist ebenso wichtig wie das Gesamtgewicht. Arbeiter, die sich über eine Plattform bewegen, erzeugen aus gestapelten Baumaterialien unterschiedliche Ladezustände. Konzentrierte Gerätelasten können zu höheren Anforderungen an bestimmte Stützpunkte führen.

Drei Faktoren verdienen besondere Aufmerksamkeit:

1. Feldlänge: Längere Spannweiten können die Biegung und Durchbiegung der tragenden Elemente erhöhen.

2. Arbeitsbelastungen: Materialien, Ausrüstung und Arbeitskräfte tragen zur gesamten aufgebrachten Belastung bei.

3. Komponentenkapazität: Jeder Haupt-, Standard- und Plattformträger muss der genehmigten Anordnung entsprechen.

Eine kürzere Bucht verringert möglicherweise bestimmte bauliche Anforderungen, garantiert jedoch nicht automatisch die Sicherheit. Die gesamte Gerüstkonfiguration muss den geltenden Belastungsanforderungen genügen.

Wie Hubhöhe, Aussteifung und Zuganker die Stabilität beeinflussen

Die Hubhöhe beschreibt den vertikalen Abstand zwischen aufeinanderfolgenden Arbeits- oder Bauebenen. Er sollte nicht mit dem Abstand zwischen einzelnen Rosetten verwechselt werden. Obwohl Rosetten üblicherweise alle 500 mm erscheinen, können bei zugelassenen Hubhöhen mehrere Intervalle verwendet werden. Ihre Auswahl hängt vom Systemdesign, den Arbeitsanforderungen und den statischen Berechnungen ab.

Größere vertikale Abstände zwischen den Halterungen können das Verhalten von Gerüstständern beeinflussen. Richtig positionierte Riegel und Diagonalstreben tragen zur Stabilisierung der zusammengebauten Struktur bei. Anker übertragen auch entsprechende Querkräfte in das tragende Gebäude.

Windeinwirkung, Gerüsthöhe und Fundamentbedingungen beeinflussen die Stabilität zusätzlich. Ein für ein Projekt geeignetes Layout erfordert möglicherweise Änderungen an einem anderen Standort. Wählen Sie Ankerabstände oder Hubhöhen niemals allein anhand des Rosettenabstands aus. Diese Abmessungen müssen genehmigten Zeichnungen, Herstelleranweisungen und geltenden Sicherheitsanforderungen entsprechen.

So berechnen Sie das erforderliche Ringlock-Gerüstlayout

Die Berechnung der Gerüstabmessungen beginnt mit der Gebäudelänge, der erforderlichen Arbeitshöhe und der Plattformbreite. Sobald diese Maße festgelegt sind, können Planer die Feldmengen und Hauptkomponenten abschätzen. Ein einfaches Beispiel demonstriert den Prozess, bevor das detaillierte Engineering beginnt.

Berechnung der Feldanzahl und der Gesamtabmessungen des Gerüsts

Angenommen, ein Gebäude erfordert ein Gerüst entlang einer geraden 12 m langen Fassade. Das vorläufige Layout verwendet nominell 2,0-m-Felder.

Die Grundrechnung lautet:

Anzahl der Felder = Erforderliche Gerüstlänge ÷ Ausgewählte Feldlänge

12 m ÷ 2,0 m = 6 Felder

Durch diese Anordnung entstehen sechs Felder und sieben Standardpositionen entlang einer Längslinie. Ein Gerüst mit zwei durchgehenden Reihen hätte daher vierzehn Standardpositionen. Bei dieser Berechnung wird jedoch davon ausgegangen, dass das ausgewählte Modul genau einen Abstand von 2,0 m bietet. Die tatsächlichen Abmessungen der Riegelverbindung müssen vor der Bestätigung des Layouts überprüft werden.

Das folgende Beispiel zeigt, wie sich unterschiedliche angenommene Feldlängen auf die geschätzte Menge auswirken.

Diese Zahlen verdeutlichen, wie sich Feldabmessungen auf die Komponentenplanung auswirken. Sie legen keine geeigneten Arbeitslasten oder eine zugelassene Gerüstkonstruktion fest.

Schätzung von Standards, Ledgern und Plattformmaterialien

Nachdem Sie die Anzahl der Felder festgelegt haben, berechnen Sie die erforderlichen vertikalen Positionen und Arbeitsebenen. Für jede zusätzliche Ebene sind möglicherweise mehr Riegel, Streben, Geländer und Plattformkomponenten erforderlich. Für das Beispiel mit sechs Feldern erfordern zwei Gerüstreihen vierzehn vertikale Standardpositionen. Die Anzahl der tatsächlichen Standardstücke hängt von deren Länge und der erforderlichen Gesamthöhe ab.

Jeder durchgehende horizontale Riegellauf enthält typischerweise sechs Längsfelder pro Ebene. Zwei Reihen würden also zwölf Längsriegelpositionen auf dieser Ebene erfordern. Zusätzliche Querverbindungen müssen ebenfalls berücksichtigt werden. Plattformmaterialien erfordern separate Berechnungen auf Basis der nutzbaren Deckabmessungen. Beispielsweise benötigt ein 12 m langer Arbeitsweg genügend kompatible Dielen, um die geplante Länge und Breite abzudecken. Anforderungen an die Deckunterstützung können die endgültige Menge ändern.

Bedenken Sie, dass mehrere wichtige Komponenten nicht allein anhand der Anzahl der Felder abgeschätzt werden können:

• Diagonalstreben und ihre zugelassenen Positionen

• Bauanker und Verankerungselemente

• Sockelheber, Sohlenbretter und Fundamentstützen

• Leitplanken, Bordbretter und Zugangsausrüstung

• Zusätzliche Stützen um Ecken oder Öffnungen

Diese Materialien hängen von der gesamten Gerüstanordnung ab. Eine detaillierte Materialliste sollte den genehmigten Layoutzeichnungen folgen.

Was sollten Sie prüfen, bevor Sie Ringlock-Gerüstgrößen auswählen?

Standardabmessungen vereinfachen die Gerüstplanung, die Bestellung von Komponenten erfordert jedoch eine sorgfältige Prüfung. Ähnlich aussehende Teile können sich in der Verbindungsgeometrie, den Fertigungstoleranzen und der zugelassenen Leistung unterscheiden. Eine frühzeitige Prüfung dieser Angaben hilft, Kompatibilitätsprobleme und unnötige Ersatzbestellungen zu vermeiden.

Prüfung der Komponentenkompatibilität und Maßtoleranzen

Verschiedene Ringlock-Gerüstsysteme können ähnliche nominale Riegellängen haben. Allerdings sind ihre Keilköpfe und Rosettenanschlüsse nicht unbedingt austauschbar.

Selbst kleine Maßunterschiede können sich auf den Komponenteneingriff und die zusammengebaute Geometrie auswirken. Ein Hauptbuch scheint zwar zu passen, erfüllt jedoch nicht die erforderlichen Verbindungsspezifikationen.

Rohrdurchmesser, Wandstärke, Verbindungsdesign und Fertigungstoleranzen verdienen Aufmerksamkeit. Käufer sollten außerdem prüfen, ob die ausgewählten Komponenten zum gleichen zugelassenen System gehören.

Bei gemischtem Inventar muss die Kompatibilität anhand der entsprechenden technischen Dokumentation bestätigt werden. Die körperliche Eignung allein ist kein Beweis für die strukturelle Eignung. Bei Unitech können wir Kunden dabei helfen, die verfügbaren Ringlock-Gerüstkomponentengrößen anhand ihrer Projektanforderungen zu überprüfen. Wir empfehlen, die Spezifikationen und die Systemkompatibilität zu bestätigen, bevor Sie eine Bestellung abschließen.

Überprüfen Sie die endgültigen Abmessungen vor der Bestellung

Vergleichen Sie vor der Bestellung das vorgeschlagene Gerüstlayout mit den tatsächlichen Abmessungen vor Ort. Bestätigen Sie die Arbeitshöhe, den Gebäudeabstand und den verfügbaren Fundamentraum.

Die folgende Checkliste deckt die wichtigsten Maßanforderungen ab:

• Gesamtlänge: Messen Sie den Gerüstverlauf und die vorhandenen Endabstände.

• Feldabmessungen: Bestätigen Sie die Verbindungsabstände in Längs- und Querrichtung.

• Arbeitshöhe: Überprüfen Sie die erforderlichen Plattformhöhen und Standardlängen.

• Plattformabdeckung: Plankenabmessungen und nutzbare Arbeitsbreite überprüfen.

• Auslegungslasten: Bestätigen Sie die zulässigen Lasten für die ausgewählte Konfiguration.

• Sockelanpassungen: Berücksichtigen Sie zugelassene Wagenheberverlängerungen und Bodenhöhen.

• Strukturelle Unterstützung: Überprüfen Sie die Aussteifungen, Verbindungen und erforderlichen Rückhaltesysteme.

• Kompatibilität: Passen Sie die Komponenten an genehmigte Systemspezifikationen an.

Bei der endgültigen Anordnung sollten auch Eingänge, Ecken und Bodenunebenheiten berücksichtigt werden. Diese Details können sich auf Materialmengen auswirken, selbst wenn die grundlegende Feldberechnung korrekt erscheint.

Ein sinnvoller Ansatz besteht darin, zunächst ein vorläufiges Layout zu erstellen. Überprüfen Sie dann die Komponentenabmessungen und holen Sie vor der Bestellung die erforderliche Designgenehmigung ein. Dieser Prozess trägt dazu bei, Materialverschwendung und Installationsverzögerungen zu reduzieren. Noch wichtiger ist, dass die Maßplanung auf die vorgesehenen Arbeitsbedingungen des Gerüsts abgestimmt bleibt.

Abschluss

Die Auswahl der richtigen Ringlock-Gerüstabmessungen erfordert mehr als nur die Auswahl von Standardkomponentenlängen. Feldabstand, Plattformbreite und strukturelle Anforderungen müssen zusammenwirken, um ein praktisches Layout zu schaffen. Genaue Messungen tragen außerdem dazu bei, dass sich das Gerüst an das Gebäude anpasst, ohne die zugelassenen Belastungsgrenzen zu überschreiten. Beginnen Sie mit der Messung des Arbeitsbereichs und der Auswahl kompatibler Feldgrößen. Überprüfen Sie dann die endgültige Konfiguration anhand der Projektanforderungen und genehmigten Spezifikationen. Nanjing Uni-tech Metalwork Company Ltd. bietet Ringlock-Gerüstkomponenten in verschiedenen Standardgrößen für flexible Projektlayouts. Unsere modularen Lösungen helfen Kunden bei der Planung effizienter Gerüstanordnungen und der Auswahl geeigneter Komponenten für unterschiedliche Bauanforderungen.

FAQ

F: Was sind die Standardgrößen von Ringlock-Gerüsten?

A: Die vertikalen Standards von Ringlock-Gerüsten liegen üblicherweise zwischen 0,5 und 4,0 Metern. Die horizontalen Riegellängen variieren je nach System und liegen typischerweise zwischen 0,73 und 3,07 Metern.

F: Was ist der typische Feldabstand für Ringlock-Gerüste?

A: Ringlock-Gerüste verwenden üblicherweise Feldlängen von etwa 1,5, 2,0 oder 3,0 Metern. Der geeignete Abstand hängt von den Gebäudeabmessungen, den Plattformanforderungen und den zugelassenen Tragfähigkeiten ab.

F: Wie weit sind die Rosetten auf Ringlock-Gerüsten voneinander entfernt?

A: Ringlock-Gerüste haben typischerweise Rosetten mit einem Abstand von 500 mm entlang der vertikalen Ständer. Diese Verbindungspunkte ermöglichen unterschiedliche Höhen der Riegel, obwohl die tatsächlichen Hubhöhen von der genehmigten Gerüstkonfiguration abhängen.

F: Wie berechnet man die Anzahl der Gerüstfelder?

A: Teilen Sie die erforderliche Gerüstlänge durch die ausgewählte Feldlänge. Beispielsweise erfordert ein 12-Meter-Lauf mit 2-Meter-Feldern sechs Felder und sieben Standardpositionen pro Reihe.

F: Reduziert ein größerer Feldabstand die Gerüstkosten?

A: Größere Feldabstände können die Anzahl der erforderlichen Standards und Verbindungen verringern. Zusätzliche Unterstützungsanforderungen und Belastungsbeschränkungen können sich jedoch auf die gesamten Materialkosten und Installationskosten auswirken.
