Gewicht des Ringlock-Gerüsts: Stahl vs. Aluminiumkomponenten

Eine leichtere Gerüstkomponente kann die Installation erleichtern, aber ist sie immer auch leistungsstark? Bei der Auswahl von Ringlock-Gerüsten für Bau-, Industriewartungs- und temporäre Zugangsprojekte kommt es auf das Gewicht der Komponenten an. Stahlbauteile wiegen im Allgemeinen mehr als Aluminiumbauteile, wobei die Abmessungen und Verbindungskonstruktionen den Unterschied beeinflussen. Auch die Rohrdicke und die Wahl der Legierung beeinflussen das Endgewicht jeder Komponente. Diese Unterschiede wirken sich auf die manuelle Handhabung, die Transportkosten, die Installationseffizienz und die gesamte Projektplanung aus. Allerdings bieten leichtere Komponenten nicht unbedingt die gleiche strukturelle Kapazität wie schwerere Alternativen. Das Verständnis dieser Faktoren hilft Ihnen, die Gewichte von Stahl- und Aluminiumkomponenten zu vergleichen und geeignete Materialien für Ihr Projekt auszuwählen.

Wie viel wiegen Stahl- und Aluminium-Ringlock-Gerüstkomponenten?

Stahlbauteile sind im Allgemeinen schwerer als Aluminiumbauteile ähnlicher Abmessungen. Der tatsächliche Unterschied hängt jedoch vom Design und der Konstruktion der einzelnen Komponenten ab. Für genaue Vergleiche sollten Auftragnehmer komplette Komponenten und nicht das Gewicht der Rohmaterialien untersuchen.

Typische Gewichtsunterschiede zwischen Stahl- und Aluminiumkomponenten

Stahl hat eine ungefähre Dichte von 7.850 kg/m³. Aluminiumlegierungen haben typischerweise Dichten um 2.700 kg/m³. Das bedeutet, dass Aluminium bei gleichem Materialvolumen etwa 65 % weniger wiegt als Stahl.

Stellen Sie sich zum Beispiel zwei massive Metallabschnitte vor, die jeweils einen Kubikmeter messen. Der Stahlabschnitt würde etwa 7.850 kg wiegen. Das Aluminiumprofil würde rund 2.700 kg wiegen. Diese Zahlen veranschaulichen den Unterschied in der Materialdichte, nicht das tatsächliche Gewicht der Gerüstkomponenten.

Fertige Bauteile enthalten je nach konstruktiver Gestaltung unterschiedliche Mengen an Metall. Ein Aluminiumelement benötigt möglicherweise einen größeren Querschnitt, um bestimmte Leistungsanforderungen zu erfüllen.

Hersteller können auch unterschiedliche Verbinder, Verstärkungen und Wandstärken verwenden. Diese Unterschiede können die Gewichtseinsparungen verringern, die sich aus der Materialdichte ergeben. Für einen direkten Vergleich sind daher gleichwertige Bauteilfunktionen und geprüfte technische Spezifikationen erforderlich.

Gewichtsvergleich von Standards, Riegeln, Streben und Treppeneinheiten

Unterschiedliche Gerüstkomponenten haben unterschiedliche strukturelle Verantwortlichkeiten. Ihr Gewicht hängt von den Abmessungen, dem Material und der Verbindungskonstruktion ab.

Vertikale Ständer machen häufig einen erheblichen Anteil des Gerüstmaterialgewichts aus. Ihre Menge nimmt zu, je höher oder ausgedehnter das Bauwerk wird. Horizontale Riegel und Diagonalstreben tragen ebenfalls zum Gesamtgewicht bei. Längere Bauteile enthalten in der Regel mehr Material, sofern ihre Querschnitte unverändert bleiben.

Treppenelemente erfordern einen anderen Vergleich, da ihre Ausführungen erheblich variieren. Eine komplette Aluminiumtreppe kann breitere Profile, Stufen und verstärkte Verbindungen umfassen. Ein Vergleich mit einer einfachen Stahlleiter würde zu irreführenden Ergebnissen führen. Auftragnehmer sollten Komponenten, die demselben Zweck dienen, unter gleichwertigen Designanforderungen vergleichen.

Welche Designfaktoren haben den größten Einfluss auf das Bauteilgewicht?

Die Materialauswahl ist nur ein Faktor, der das Gewicht der Gerüstkomponenten beeinflusst. Abmessungen und Anschlussdetails können einen erheblichen Unterschied machen. Zwei Stahlbauteile können trotz gleicher Länge deutlich unterschiedliche Gewichte haben.

Rohrdurchmesser, Wandstärke und Komponentenlänge

Rohrdurchmesser und Wandstärke haben direkten Einfluss auf die Menge des verwendeten Metalls. Ein größerer Rohrdurchmesser erhöht im Allgemeinen das Materialvolumen, wenn die Wandstärke unverändert bleibt. Dickere Wände erhöhen auch das Gewicht, selbst wenn der Außendurchmesser konstant bleibt. Stellen Sie sich ein Stahlrohr mit einem Außendurchmesser von 48,3 mm vor. Angenommen, es hat eine Wandstärke von 3,2 mm und ist einen Meter lang. Bei einer Stahldichte von 7.850 kg/m³ beträgt das theoretische Rohrgewicht etwa 3,56 kg. Diese Zahl schließt Rosetten, Anschlüsse, Beschichtungen und andere Anbauteile aus.

Würde bei gleicher Rohrgeometrie Aluminium verwendet, läge das theoretische Gewicht bei etwa 1,22 kg. Diese Werte belegen jedoch nicht die gleiche strukturelle Leistung oder Produktverfügbarkeit. Die Berechnung zeigt lediglich, wie sich die Materialdichte auf identische Rohrgeometrien auswirkt. Auch die Komponentenlänge spielt eine Rolle. Ein längerer Standard erfordert mehr Material und wiegt im Allgemeinen mehr. Aus diesem Grund sollten Auftragnehmer genaue Abmessungen und nicht nur Produktnamen vergleichen.

Verbindungen, Verstärkung und Oberflächenbeschaffenheit

Eine fertige Ringlock-Gerüstkomponente enthält mehr als ein Metallrohr. Zu den Vertikalständern gehören Rosetten, die horizontale und diagonale Elemente verbinden. Riegel und Streben verwenden spezielle Köpfe und Sicherungskeile. Jede Verbindung fügt dem fertigen Bauteil Material hinzu. Einige Teile erfordern auch eine Verstärkung an stark beanspruchten Stellen. Diese Ergänzungen können das Gewicht erhöhen und gleichzeitig das beabsichtigte strukturelle Design unterstützen.

Oberflächenbehandlungen tragen zu zusätzlichem Gewicht bei, ihre Wirkung ist jedoch meist deutlich geringer. Durch die Feuerverzinkung erhalten Stahlbauteile eine schützende Zinkschicht. Sein Gewicht hängt von der beschichteten Oberfläche und der Schichtdicke ab. Aluminiumbauteile können unterschiedliche Oberflächenveredelungen aufweisen oder unbehandelt bleiben. Diese Unterschiede sollten bei der Berechnung des Endproduktgewichts berücksichtigt werden. Das vom Hersteller angegebene Komponentengewicht ist im Allgemeinen aussagekräftiger als eine Berechnung, die nur auf den Rohrabmessungen basiert.

Wie wirkt sich das Komponentengewicht auf die Handhabung und den Transport von Gerüsten aus?

Das Bauteilgewicht beeinflusst die tägliche Arbeit, lange bevor das Gerüst vollständig montiert ist. Während der Installation müssen die Arbeiter Materialien entladen, tragen, positionieren und verbinden. Beim Abbau und Umzug fallen die gleichen Tätigkeiten an. Leichtere Komponenten können diese Vorgänge erleichtern, insbesondere bei sich wiederholenden Arbeiten.

Manuelle Handhabung und Installationseffizienz

Bei der Gerüstmontage ist das wiederholte Heben und Positionieren in unterschiedlichen Höhen erforderlich. Schwerere Komponenten können insbesondere bei längeren Installationszeiten zu einem erhöhten körperlichen Aufwand führen. Möglicherweise sind auch zusätzliche Arbeitskräfte oder geeignete mechanische Handhabungsgeräte erforderlich.

Aluminiumkomponenten können das Gewicht reduzieren, das Arbeiter heben müssen. Dieser Vorteil macht sich noch deutlicher bemerkbar, wenn Materialien häufig zwischen den Arbeitsbereichen bewegt werden. Beispielsweise müssen Wartungsteams die Zugangsausrüstung möglicherweise mehrmals versetzen. Leichtere Treppenkomponenten können einige Handhabungsvorgänge vereinfachen.

Die Gesamtinstallationszeit hängt jedoch von mehr als nur dem Gewicht ab. Verbindungsdesign, Arbeitserfahrung, Zugangsbedingungen und Gerüstkomplexität wirken sich alle auf die Produktivität aus. Auch leichtere Materialien erfordern entsprechende Hebeverfahren. Arbeiter müssen die Komponentengröße, das Gleichgewicht, die Handhabungshäufigkeit und die Gefahren in der Umgebung berücksichtigen. Durch die Reduzierung des Komponentengewichts kann der Handhabungskomfort verbessert werden, die Anforderungen an die Sicherheit am Arbeitsplatz werden dadurch jedoch nicht beseitigt.

Transportgewicht, Lieferplanung und Lagerung

Der Transport von Gerüstmaterialien erfordert eine sorgfältige Planung im Hinblick auf die Nutzlastgrenzen der Fahrzeuge. Stahlkomponenten verbrauchen unter Umständen mehr von der zulässigen Nutzlast eines Fahrzeugs als vergleichbare Aluminiumkomponenten. Allerdings kann das Ladungsvolumen zum limitierenden Faktor werden, bevor das Fahrzeug seine Tragfähigkeit erreicht.

Stellen Sie sich eine hypothetische Lieferung mit 200 Komponenten vor. Angenommen, jede Komponente wiegt in einem Design 12 kg. Das Gesamtgewicht der Komponenten würde 2.400 kg erreichen. Wenn eine zugelassene Alternative 8 kg pro Bauteil wiegt, ergibt sich ein Gesamtgewicht von 1.600 kg. Das bedeutet eine Reduzierung um 800 kg bei gleicher Anzahl an Bauteilen.

Diese Zahlen dienen der Veranschaulichung und erfordern eine Überprüfung anhand tatsächlicher Produktspezifikationen. Das Beispiel geht außerdem davon aus, dass beide Alternativen die funktionalen Anforderungen des Projekts erfüllen. Auftragnehmer sollten Paletten, Verpackung und Zubehör bei der Überprüfung der Transportgrenzen berücksichtigen. Auch die Lagerplanung ist wichtig. Schwere Materialien erfordern möglicherweise spezielle Gestelle oder mechanische Handhabungsvorkehrungen. Eine leichtere Sendung kann logistische Vorteile bieten, allerdings nur, wenn ihre Abmessungen und strukturelle Eignung angemessen bleiben.

Bieten leichtere Aluminium-Ringlock-Gerüste die gleiche Tragfähigkeit wie Stahl?

Ein geringeres Bauteilgewicht bedeutet nicht automatisch eine geringere Belastbarkeit. Allerdings sollte niemals ohne technische Überprüfung davon ausgegangen werden, dass leichtere Aluminiumkomponenten den Stahlkomponenten gleichwertig sind. Die strukturelle Leistung hängt von Materialeigenschaften, Geometrie, Verbindungen und der gesamten Gerüstanordnung ab.

Materialstärke, Steifigkeit und strukturelle Stabilität

Stahl und Aluminium verhalten sich unter strukturellen Belastungen unterschiedlich. Stahl hat typischerweise einen Elastizitätsmodul von etwa 200 GPa. Aluminiumlegierungen haben im Allgemeinen einen Elastizitätsmodul von etwa 69 GPa. Dies bedeutet, dass Stahl im Vergleich zu den Materialeigenschaften etwa dreimal so steif ist wie Aluminium. Bei Bauteilen mit identischer Geometrie können Steifigkeitsunterschiede die Biegung und Durchbiegung beeinflussen.

Allerdings kann die Bauteilgeometrie den Vergleich deutlich verändern. Ein Aluminiumelement kann einen größeren oder anders geformten Abschnitt verwenden. Dieses Design kann dazu beitragen, die geringere Materialsteifigkeit auszugleichen. Die Festigkeit hängt auch von der jeweiligen Materialqualität ab. Verschiedene Stahlsorten haben unterschiedliche Streckgrenzen. Auch Aluminiumlegierungen variieren je nach Zusammensetzung und Wärmebehandlung erheblich.

Ein weiterer wichtiger Aspekt bei vertikalen Standards ist die Knickfestigkeit. Ein langes, schlankes Element kann sich verbiegen, bevor das Material die maximale Festigkeit erreicht. Daher kann die Gerüstkapazität nicht allein aus der Dichte oder der Materialstärke bestimmt werden. Das gesamte Bauwerk muss den geforderten Belastungs- und Stabilitätsbedingungen genügen.

Belastungswerte und Systemkompatibilität

Die zulässige Arbeitslast eines Gerüsts hängt von seiner genehmigten Konstruktion ab. Wichtige Faktoren sind vertikale Abstände, Aussteifungsanordnungen, Plattformlasten und Verbindungsleistung. Die Belastbarkeit einzelner Komponenten bestimmt nicht automatisch die Belastbarkeit des zusammengebauten Systems.

Besondere Aufmerksamkeit verdient die Verbindungskompatibilität. Zwei Komponenten können ähnliche Außenabmessungen haben, aber unterschiedliche Verriegelungsmechanismen oder Toleranzen verwenden. Sie sollten nicht kombiniert werden, es sei denn, ihre Kompatibilität wurde nachgewiesen. Dies ist besonders wichtig, wenn Aluminium-Zugangsgeräte in Stahlgerüstkonstruktionen integriert werden.

Treppenelemente müssen zum Traggerüst passen und die geltenden Belastungsanforderungen erfüllen. Anschlüsse, Podeste und tragende Elemente müssen ebenfalls den vorgesehenen Belastungen standhalten. Auftragnehmer sollten genehmigte technische Daten einholen, bevor sie Komponenten aus verschiedenen Systemen kombinieren. Der sicherste Vergleich berücksichtigt geprüfte Traglastwerte und genehmigte Konfigurationen, nicht nur das Gewicht.

Wann sollten Sie sich für Stahl- oder Aluminiumkomponenten entscheiden?

Das beste Material hängt davon ab, wie das Gerüst verwendet wird. Stahl eignet sich häufig für anspruchsvolle strukturelle Anordnungen, während Aluminium für gewichtsempfindliche Zugangsgeräte von Vorteil sein kann. Keines der beiden Materialien ist automatisch für jedes Projekt die bessere Wahl.

Stahlkomponenten für Hochleistungs- und Langzeitanwendungen

Stahl wird üblicherweise für Gerüstständer, Riegel und strukturelle Aussteifungen verwendet. Aufgrund seiner Steifigkeit und bewährten strukturellen Eigenschaften eignet es sich für viele technische Gerüstkonfigurationen. Bauprojekte mit umfangreichen Arbeitsplattformen können von Stahlsystemen profitieren. Auch in der industriellen Wartung und bei komplexen Unterstützungsanordnungen kommen häufig Stahlkomponenten zum Einsatz.

Die erforderliche Kapazität muss jedoch immer durch genehmigte Konstruktionsinformationen bestätigt werden. Ein weiterer Aspekt ist der Korrosionsschutz. Verzinkte Stahlbauteile können im Außeneinsatz einen Korrosionsschutz bieten. Ihre Lebensdauer hängt immer noch von der Umwelteinwirkung, der Wartung und der Handhabung ab.

Bei Unitech bieten wir ein Ringlock-Gerüstsystem aus verzinktem Q235-Stahl mit 48,3-mm-Komponenten an. Dies bietet eine Option für Projekte, die modulare Stahlgerüste erfordern. Die tatsächlichen Komponentengewichte und zulässigen Lasten sollten für die ausgewählte Konfiguration bestätigt werden. Bei der Handhabung von Stahl ist möglicherweise mehr körperliche Anstrengung erforderlich, aber seine strukturellen Eigenschaften können das zusätzliche Gewicht rechtfertigen.

Aluminiumkomponenten für zugangs- und gewichtssensible Anwendungen

Aluminium wird dann attraktiv, wenn die Reduzierung des Handhabungsgewichts eine praktische Priorität hat. Ein häufiges Beispiel sind Zugangstreppen. In verschiedenen Projektphasen müssen Mitarbeiter möglicherweise Treppeneinheiten verschieben oder installieren. Leichtere Einheiten können diese Aktivitäten leichter handhabbar machen. Aluminium kann auch dort nützlich sein, wo es auf Transportzuladung oder Zugangsbeschränkungen ankommt.

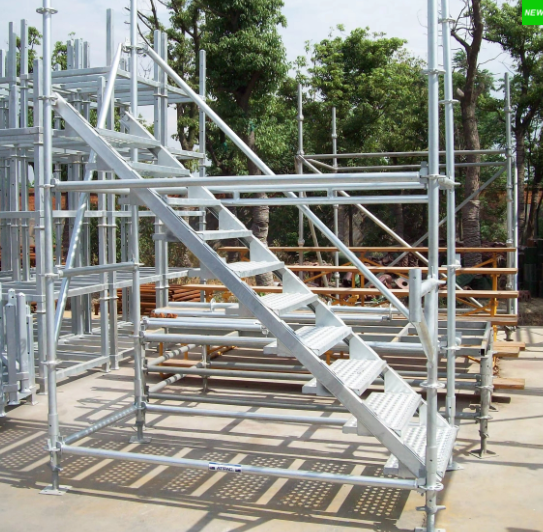

Bei Unitech bieten wir auch Ringlock-Treppenoptionen aus 6061-T6-Aluminium für Gerüstzugangsanordnungen an. Diese Komponenten bieten eine alternative Materialauswahl für kompatible Zugangskonfigurationen.

Aluminium-Treppeneinheiten sollten jedoch nicht als direkter Ersatz für Stahlkonstruktionsstandards betrachtet werden. Sie erfüllen unterschiedliche Funktionen und haben unterschiedliche Designanforderungen. Projektteams müssen Treppenabmessungen, Verbindungen, Tragfähigkeiten und tragende Strukturen überprüfen. Das Ziel besteht nicht einfach darin, ein möglichst leichtes Material zu wählen. Ziel ist es, unnötiges Handhabungsgewicht zu reduzieren und gleichzeitig die erforderlichen Struktur- und Zugangsbedingungen zu erfüllen.

So berechnen Sie das Gesamtgewicht des Gerüsts vor der Bestellung

Es ist nützlich, die Gewichte der einzelnen Komponenten zu kennen, aber Auftragnehmer benötigen auch das Gesamtgewicht des Gerüsts. Ein vollständiger Kostenvoranschlag unterstützt die Transportplanung, den Materialtransport und die strukturelle Bewertung. Es kann auch unerwartete Unterschiede zwischen bestellten Mengen und gelieferten Sendungsgewichten verhindern.

Erstellen Sie einen vollständigen Komponentengewichtsplan

Beginnen Sie mit der Überprüfung des genehmigten Gerüstdesigns und der Materialliste. Identifizieren Sie die erforderlichen Mengen an Standards, Riegeln, Streben, Decks und Zugangsgeräten. Beziehen Sie kleinere Zubehörteile mit ein, da deren Gesamtgewicht erheblich sein kann.

Die Grundrechnung lautet:

Gesamtgerüstgewicht (kg) = Σ (Komponentenmenge × Stückgewicht in kg)

Angenommen, ein Projekt erfordert die folgenden Materialien:

Alle Gewichte sind hypothetisch und müssen durch verifizierte Produktdaten ersetzt werden. Dieses Beispiel veranschaulicht die Berechnungsmethode und nicht eine bestimmte Gerüstkonfiguration. Das Gesamtgewicht beträgt 2.600 kg, exklusive Versandverpackung. Gerade bei größeren Projekten kann fehlendes Zubehör zu einer Unterschätzung führen. Für zuverlässige Ergebnisse sind genaue Mengenangaben und geprüfte Stückgewichte unerlässlich.

Überprüfen Sie die Gewichtsdaten anhand der Projektanforderungen

Vergleichen Sie vor der Bestellung das berechnete Gewicht mit den tatsächlichen Projektanforderungen.

Eine praktische Checkliste zur Überprüfung sollte Folgendes umfassen:

• Bauteilabmessungen: Bestätigen Sie Längen, Durchmesser und Wandstärken.

• Materialqualitäten: Überprüfen Sie die angegebene Stahl- oder Aluminiumlegierung.

• Stückgewichte: Fertigteilegewichte erhalten Sie vom Lieferanten.

• Zubehör: Beinhaltet Decks, Treppen, Basiskomponenten und Verbindungshardware.

• Transport: Überprüfen Sie das Gesamtgewicht der Sendung und die Nutzlastgrenzen des Fahrzeugs.

• Strukturelle Anforderungen: Bestätigen Sie die Tragzahlen und genehmigten Konfigurationen.

• Kompatibilität: Überprüfen Sie die Verbindungen, bevor Sie verschiedene Komponententypen kombinieren.

Bei der Beurteilung der Auflageflächen spielt auch das Gesamtgewicht eine Rolle. Das Eigengewicht des Gerüsts allein kann jedoch keine Fundament- oder Bodentragfähigkeiten ermitteln. Ingenieure müssen zusätzliche Lasten, Lastverteilung und Stützbedingungen berücksichtigen. Eine vollständige Gewichtstabelle liefert nützliche Informationen für diese Beurteilungen.

Abschluss

Die geringere Dichte von Aluminium trägt dazu bei, das Gewicht des Ringlock-Gerüsts zu reduzieren, insbesondere bei Zugangsgeräten und Projekten, die häufige Handhabung erfordern. Stahl bleibt eine zuverlässige Wahl, wenn Gerüstkonstruktionen eine höhere Steifigkeit und spezifische strukturelle Leistung erfordern. Das Bauteilgewicht allein kann jedoch weder Sicherheit noch Belastbarkeit bestimmen. Auftragnehmer sollten vor der Bestellung die tatsächlichen Gewichte, Abmessungen, zugelassenen Traglastwerte und Gesamtmaterialmengen vergleichen. Nanjing Uni-tech Metalwork Company Ltd. bietet Ringlock-Gerüste aus verzinktem Stahl und Treppenkomponenten aus Aluminium für unterschiedliche Projektanforderungen. Diese Produkte unterstützen zuverlässige strukturelle Anordnungen, praktischen Zugang und effizientes Materialhandling. Die Auswahl geeigneter Komponenten trägt dazu bei, strukturelle Anforderungen, Transporteffizienz und Installationskosten in Einklang zu bringen.

FAQ

F: Wie viel wiegt ein Ringlock-Gerüst pro Meter?

A: Das Gewicht des Ringlock-Gerüsts hängt vom Material, den Rohrabmessungen und den Anschlüssen ab. Ein typischer Stahlstandard wiegt etwa 5 kg pro Meter, obwohl die Spezifikationen der fertigen Komponenten variieren.

F: Ist ein Aluminium-Ringlock-Gerüst leichter als Stahl?

A: Ja, Aluminium-Ringlock-Gerüstkomponenten sind im Allgemeinen leichter als vergleichbare Stahlkomponenten. Aluminium hat etwa ein Drittel der Dichte von Stahl, die tatsächlichen Gewichtseinsparungen hängen jedoch vom Komponentendesign ab.

F: Haben leichtere Ringlock-Gerüste eine geringere Tragfähigkeit?

A: Nicht unbedingt. Die Tragfähigkeit des Ringlock-Gerüsts hängt von der Materialstärke, der Komponentengeometrie, den Verbindungen und dem strukturellen Design ab. Überprüfen Sie immer die zulässigen Traglastwerte, anstatt nur das Gewicht zu vergleichen.

F: Wie berechnet man das Gesamtgewicht eines Ringlock-Gerüstsystems?

A: Multiplizieren Sie das Stückgewicht jeder Komponente mit der erforderlichen Menge und addieren Sie dann die Ergebnisse. Berücksichtigen Sie für eine genaue Schätzung des Gesamtgewichts Standards, Balken, Streben, Plattformen, Treppen und Zubehör.

F: Was ist kostengünstiger: Gerüstkomponenten aus Stahl oder Aluminium?

A: Stahlkomponenten bieten möglicherweise niedrigere anfängliche Materialkosten, während Aluminium die Transport- und Handhabungskosten senken kann. Die bessere Wahl hängt von der Projektdauer, den strukturellen Anforderungen und der Installationshäufigkeit ab.
