Ringlock-Gerüste im Schiffbau

Die Schiffbauindustrie benötigt Gerüstsysteme, die an komplexe Geometrien angepasst werden können, rauen Meeresumgebungen standhalten und schnell aufgebaut werden können, um die Dockzeit beim Bau und der Wartung von Schiffen zu verkürzen. Ringlock-Gerüste sind im Laufe der Jahre eine der zuverlässigsten modularen Gerüstoptionen für Werften, Offshore-Plattformen und globale Schiffsreparaturarbeiten.

Ringlock-Systeme unterscheiden sich von herkömmlichen Rohr- und Klemmsystemen dadurch, dass sie ein Rosettenverbindungssystem verwenden, das eine multidirektionale Verstrebung in nahezu jedem Winkel ermöglicht. Diese Flexibilität macht Ringlock-Gerüste ideal für Anwendungen im Schiffbau, wo Rumpfkonturen, gekrümmte Oberflächen und enge Innenräume ständige Herausforderungen darstellen.

Warum Ringlock-Gerüste ideal für den Schiffbau sind

1. Hervorragende Anpassungsfähigkeit an gebogene Rumpfformen

Schiffsrümpfe sind große, gekrümmte Flächen, die nicht der rechteckigen Geometrie herkömmlicher Gerüstsysteme entsprechen. Ringlock-Gerüste sind mit einem Rosettenverbindungssystem ausgestattet, das die Verbindung von Riegeln und Diagonalstreben in mehreren Winkeln wie 45°, 90° und 135° ermöglicht, sodass Gerüstbauer näher an der Kontur des Schiffsrumpfs bauen können.

Die Rosette ist eine kreisförmige Scheibe, die in regelmäßigen Abständen (in der Regel 500 mm) an den Vertikalständern angeschweißt ist und bis zu acht Anschlusspunkte pro Ebene bietet. Die hohe Dichte an Verbindungspunkten ermöglicht es Ringlock-Gerüsten, sich unregelmäßigen Formen anzupassen, ohne dass maßgeschneiderte Komponenten erforderlich sind, was bei jedem Projekt Zeit und Materialkosten spart.

2. Außergewöhnliche Festigkeit und Belastbarkeit

Schwere Materialien, Schweißgeräte und große Mannschaften, die gleichzeitig in der Höhe arbeiten, sind im Schiffbau keine Seltenheit. Deshalb stellen wir Ringlock-Gerüste aus hochfestem verzinktem Q355-Stahl her, der über die für diese anspruchsvollen Anwendungen erforderliche hohe Tragfähigkeit verfügt.

Der Keilkopf-Verriegelungsmechanismus gewährleistet eine starre Verbindung der Knoten, die Biegemomente und Querkräfte korrekt übertragen kann. Ein ordnungsgemäß aufgestelltes Ringlock-Gerüst kann schwere Lasten beim Betonieren, beim Schweißen von Stahlplatten und beim Schweißen von Stahlblechen tragen, allesamt gängige Aufgaben im Schiffsbau.

3. Korrosionsbeständigkeit für Meeresumgebungen

Salzwasser, Feuchtigkeit und Chemikalieneinwirkung machen Werften zu einer der korrosivsten Umgebungen für Baumaschinen. Die Feuerverzinkung schützt Ringlock-Gerüstkomponenten vor Rost und Korrosion und verlängert so die Lebensdauer des Systems auch unter Offshore- und maritimen Bedingungen erheblich.

Diese Haltbarkeit macht Ringlock-Gerüste besonders wertvoll für:

• Bau und Montage von Werften

• Wartung von Offshore-Ölplattformen

• Reparatur von Salzwasserschiffen

4. Schnelle Montage und Demontage

Im Schiffbau ist Zeit Geld. Im Schiffbau ist Zeit Geld. Der Umsatzverlust durch den Betrieb ist der Verlust der täglichen Zeit, die ein Schiff im Trockendock verbringt. Der Umsatzverlust durch den Betrieb ist der Verlust der täglichen Zeit, die ein Schiff im Trockendock verbringt. Für das Keil- und Rosettenverriegelungssystem von Ringlock-Gerüsten sind nur einfache Werkzeuge (normalerweise ein Hammer) erforderlich, um Verbindungen sicher zu verriegeln. Für das Keil- und Rosettenverriegelungssystem von Ringlock-Gerüsten sind nur einfache Werkzeuge (normalerweise ein Hammer) erforderlich, um Verbindungen sicher zu verriegeln. Für die Standardmontage sind keine Bolzen, Schrauben oder mechanischen Werkzeuge erforderlich. Für die Standardmontage sind keine Bolzen, Schrauben oder mechanischen Werkzeuge erforderlich.

Dieser optimierte Prozess ermöglicht Werften:

• Reduzieren Sie Arbeitskosten und Montagezeit

• Minimieren Sie die Ausfallzeiten von Schiffen im Trockendock

• Konfigurieren Sie Gerüste schnell neu, wenn verschiedene Bereiche des Rumpfes Zugang benötigen

5. Multidirektionale Stabilität

Das Acht-Loch-Rosettendesign ermöglicht volle 360-Grad-Vielseitigkeit und ermöglicht die Integration von Diagonalverstrebungen über mehrere Ebenen hinweg. Diese multidirektionale Konnektivität verbessert die seitliche Stabilität erheblich – ein entscheidender Gesichtspunkt bei Arbeiten an hohen Schiffsstrukturen oder unter Bedingungen auf offener See, wo Windlasten unerwartete Kräfte auf Gerüste ausüben können.

Häufige Anwendungen von Ringlock-Gerüsten im Schiffbau

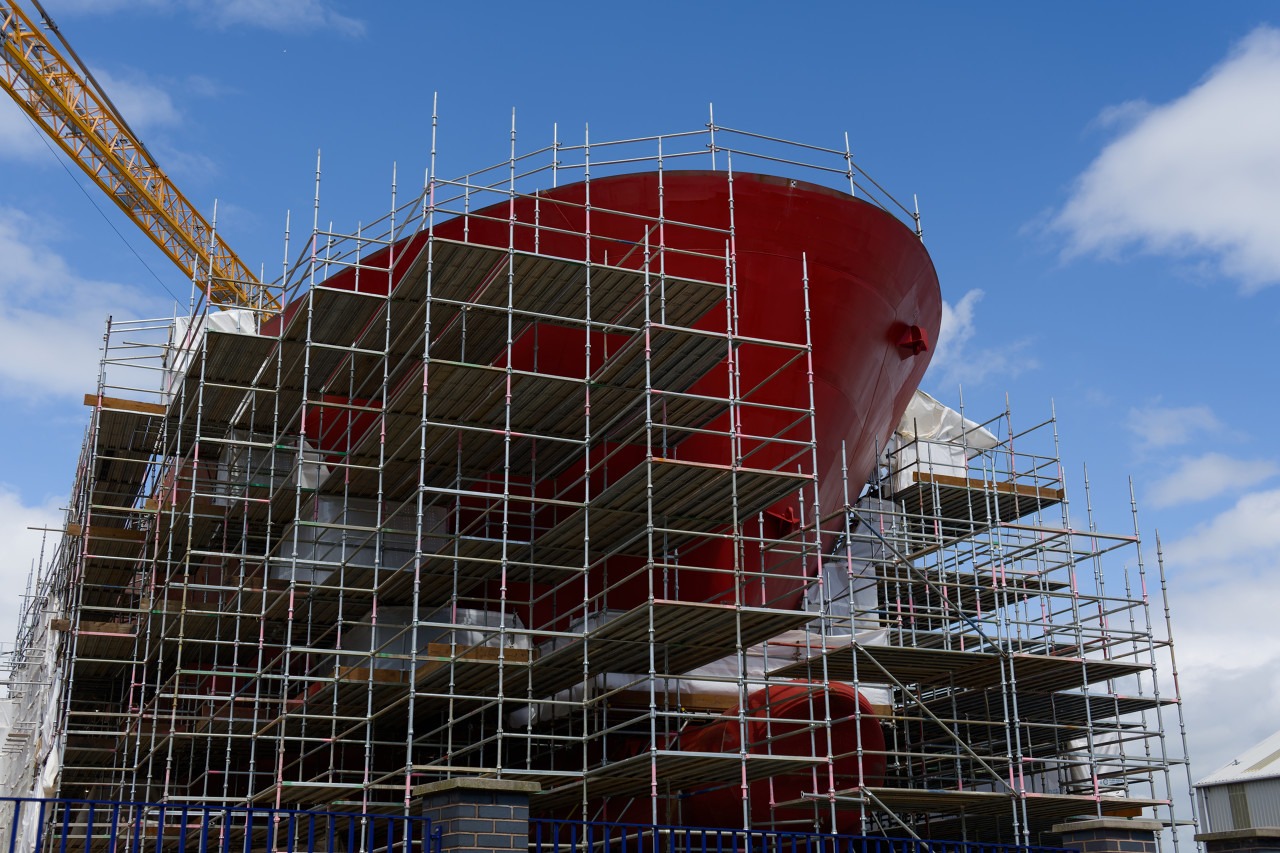

Rumpfbau- und Neubauprojekte

Beim Bau neuer Schiffe bieten Ringlock-Gerüste sichere Arbeitsplattformen für:

• Anbringen und Schweißen von Stahlplatten : Schaffung eines stabilen Zugangs um gekrümmte Rumpfabschnitte

• Strahlen und Lackieren : Aufbringen von Korrosionsschutzbeschichtungen auf schwer zugängliche Stellen

• Strukturelle Inspektionen : Ermöglicht gründliche Qualitätsprüfungen in allen Bauphasen

• Installation der Ausrüstung : Unterstützung der Arbeiter bei der Installation von Rumpfanhängen, Propellern und Rudern

Der modulare Aufbau des Ringlock-Gerüsts bedeutet, dass es als konfiguriert werden kann . Vogelkäfiggerüst für offene Innenräume oder als freitragende Plattform für überhängende Rumpfabschnitte

Schiffsreparatur und Trockendockwartung

Wenn Schiffe zur planmäßigen Wartung ins Trockendock fahren, bieten Ringlock-Gerüste die erforderliche Flexibilität, um verschiedenen Reparaturanforderungen gerecht zu werden:

• Rumpfstrahlen und Neuanstrich : Voller Zugang zum Rumpf zum Entfernen alter Beschichtungen und zum Aufbringen neuer Schutzschichten

• Ausbau von Propeller und Welle : Stabile Plattformen für mechanische Arbeiten in engen Achterbereichen

• Tankinspektionen : Sicherer Zugang zu Ballasttanks, Laderäumen und Treibstofftanks

• Strukturelle Reparaturen : Zugang zum Schweißen, Ersetzen von Beschichtungen und Rissreparaturen

Arbeiten an Offshore-Plattformen und Meeresstrukturen

Über den traditionellen Schiffbau hinaus werden Ringlock-Gerüste häufig auf Offshore-Ölplattformen, , schwimmenden Produktions-, Lager- und Entladeschiffen (FPSO) und Meeresanlagen für erneuerbare Energien eingesetzt.

Offshore-Gerüste müssen sein:

• Schneller Auf- und Abbau, um die Transferzeit per Helikopter oder Boot zu minimieren

• Korrosionsbeständig für den Langzeiteinsatz in Salzwasserumgebungen

• Kann schweres Gerät und mehrere Arbeiter gleichzeitig tragen

Ringlock-Gerüste erfüllen alle diese Anforderungen, während ihr modularer Aufbau sicherstellt, dass 80 % der Komponenten bei verschiedenen Offshore-Projekten wiederverwendet werden können .

Schiffsinnenausbau und -ausstattung

Der Innenraum eines Schiffes erfordert Gerüste für:

• Rohr- und Kanalinstallation

• Elektrische Kabelführung

• Anschluss für Lüftungssystem

• Fertigstellung des Unterkunftsbereichs

Die Treppentürme und Zugangsplattformen von Ringlock ermöglichen eine sichere und effiziente Bewegung von Arbeitern und Materialien durch mehrstöckige Innenräume, in denen noch keine festen Treppen installiert wurden.

Technische Spezifikationen: Worauf Sie beim Schiffbau-Ringlock-Gerüst achten sollten

Berücksichtigen Sie bei der Beschaffung von Ringlock-Gerüsten für maritime Anwendungen die folgenden Spezifikationen:

Wichtiges Zubehör für maritime Anwendungen

Um Ihr Ringlock-Gerüstsystem für den Schiffbau zu optimieren, sollten Sie dieses Zubehör in Betracht ziehen:

• Verstellbare Sockelheber : Zum Nivellieren auf unebenen Dockoberflächen

• Gitterträger und Fachwerkriegel : Zur Überbrückung großer Öffnungen und für zusätzliche Tragfähigkeit

• Aufhängehaken : Zum Aufhängen von Gerüsten über Wasser

• Leitplanken und Bordbretter : Integrierte Sicherheitsfunktionen gemäß den maritimen Vorschriften

• Terrassendielen aus Stahl : Rutschfeste, langlebige Arbeitsplattformen

Ringlock vs. Cuplock: Was ist besser für den Schiffbau?

Sowohl Ringlock- als auch Cuplock-Gerüste sind modulare Systeme, die im Schiffbau weit verbreitet sind. Aufgrund ihrer Konstruktionsunterschiede sind Ringlock-Gerüste jedoch die bevorzugte Wahl für viele maritime Anwendungen.

Wann sollte man Ringlock für den Schiffbau wählen:

• Rumpfabschnitte mit deutlicher Krümmung

• Projekte, die einen multidirektionalen Zugriff erfordern

• Hohe Schiffsstrukturen mit komplexen seitlichen Belastungen

• Wartung von Offshore-Plattformen

Warum sollten Sie sich für einen zuverlässigen Ringlock-Gerüstlieferanten für maritime Projekte entscheiden?

Wählen Sie beim Kauf von Ringlock-Gerüsten für den Einsatz im Schiffbau einen Lieferanten, der die Anforderungen der maritimen Industrie versteht:

1. Qualitätszertifizierung: Suchen Sie nach Lasttestberichten von Drittanbietern und Herstellern mit dem Qualitätsmanagementsystem ISO 9001

2. Materialrückverfolgbarkeit: Q355-Stahl, mit Mühlentestzertifikaten in den Akten für gleichbleibende Festigkeit

3. Qualität der Verzinkung: Feuerverzinkung mit ausreichender Schichtdicke (mind. 45 μm) für die Meeresumwelt

4. Technischer Support Technischer Support für kundenspezifische Installationen und Lastberechnungen.

5. Globale Logistik: Fähigkeit, große Mengen an Häfen auf der ganzen Welt zu versenden

Ein professioneller Lieferant von Ringlock-Gerüsten kann maßgeschneiderte Konfigurationsdienste anbieten , um sicherzustellen, dass Ihr Gerüstsystem für Ihre spezifischen Werftbetriebe und Schiffstypen optimiert ist.
