So bauen Sie ein Kwikstage-Gerüst auf: Schritt-für-Schritt-Sicherheitsanleitung

Beim Bau von Da das System Keilverbindungen verwendet, muss jede Komponente in der richtigen Reihenfolge positioniert, verriegelt, verspannt und geprüft werden. In diesem Leitfaden wird der allgemeine Aufbauprozess für Kwikstage-Gerüste erläutert. Bei der Endmontage sollten jedoch immer Projektzeichnungen, örtliche Vorschriften, Standortbedingungen und die Inspektion durch eine fachkundige Person beachtet werden. Kwikstage-Gerüsten werden Ständer, Riegel, Riegel, Streben, Bretter, Sockelheber und Sicherheitszubehör zu einer stabilen temporären Zugangsstruktur zusammengebaut.

Wichtige Erkenntnisse

● Kwikstage-Gerüste sollten auf einem festen, ebenen und geprüften Untergrund errichtet werden.

● Zu den wichtigsten Montageschritten gehören die Einrichtung des Sockels, Ständer, Riegel, Riegel, Streben, Plattformen, Leitplanken und die Endkontrolle.

● Kompatible Ständer, Riegel, Riegel, Streben, Bretter, Sockelstützen und Zubehör sollten zusammen verwendet werden.

● Abstützungen, Plattformstützen, Geländer, Fußbretter und Zugangspunkte müssen vor der Nutzung überprüft werden.

● Komplexe Kwikstage-Gerüstkonstruktionen erfordern Projektzeichnungen, örtliche Konformität und eine technische Prüfung.

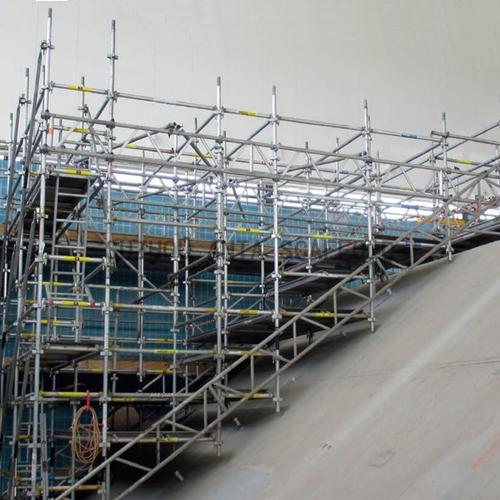

Was ist ein Kwikstage-Gerüst?

Grundstruktur des Kwikstage-Gerüsts

Kwikstage Scaffolding ist ein modulares Gerüstsystem, das aus vertikalen Ständern, horizontalen Riegeln, Riegeln, Streben, Brettern, Sockelstützen und Zubehör besteht. Es ist für einen schnellen Auf- und Abbau konzipiert und eignet sich daher für wiederholte Gerüstanordnungen. Das System wird häufig für Bauzugänge, Fassadenarbeiten, Schalungsunterstützung, Traggerüst, Wartung und Industrieprojekte eingesetzt.

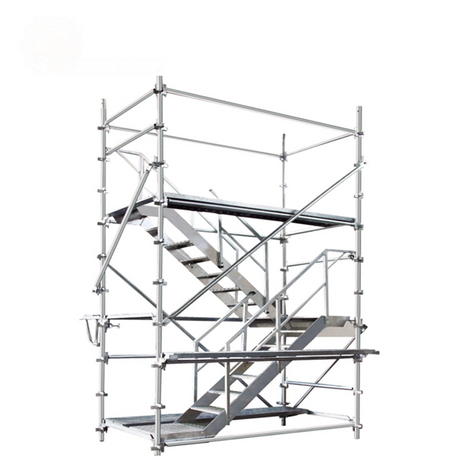

Hauptkomponenten, die während der Erektion verwendet werden

Die vertikalen Hauptträger sind Ständer, während Riegel und Riegel die Länge und Breite des Gerüstfeldes bestimmen. Streben sorgen für seitliche Stabilität und Bretter bilden die Arbeitsplattform. Zu den auf der Website aufgeführten Kwikstage-Gerüststandards gehören die Längen 500 mm, 1000 mm, 1500 mm, 2000 mm, 2500 mm und 3000 mm, während die Riegellängen 530 mm, 560 mm, 760 mm, 1000 mm, 1270 mm, 2438 mm und 3048 mm umfassen.

Warum die Keilverbindung wichtig ist

Das Keilverriegelungssystem ist das Hauptmerkmal des Kwikstage-Gerüsts. Riegel passen in die unteren V-Pressungen der Ständer und dienen zum Tragen von Stahlbrettern. Diese Verbindungsmethode ermöglicht die Montage des Gerüstrahmens mit einheitlichen Verbindungspunkten anstelle vieler loser Kupplungen.

Werkzeuge und Sicherheitsprüfungen vor dem Aufbau eines Kwikstage-Gerüsts

Standort- und Bodeninspektion

Vor dem Aufbau des Kwikstage-Gerüsts sollte der Arbeitsbereich geräumt, vermessen und auf Bodenstabilität überprüft werden. Weicher Boden, Hänge, Löcher, Verkehr in der Nähe, Gefahren über Kopf und Entwässerungsbedingungen können die Gerüstanordnung beeinflussen. Um Setzungs- und Ausrichtungsprobleme zu vermeiden, sollten Grundplatten oder verstellbare Grundböcke auf einer geeigneten Unterlage platziert werden.

Komponenteninspektion vor dem Zusammenbau

Alle Kwikstage-Gerüstkomponenten sollten vor der Verwendung überprüft werden. Ständer, Riegel, Riegel, Streben, Bretter, Sockelheber und Zubehör sollten frei von Rissen, starker Korrosion, Biegung, gebrochenen Schweißnähten, beschädigten Keilen oder verzogenen Verbindungspunkten sein. Komponenten aus verschiedenen Systemen sollten nicht gemischt werden, es sei denn, die Konstruktion wurde von einer qualifizierten Person überprüft.

Inspektionstabelle vor der Montage

So bauen Sie ein Kwikstage-Gerüst Schritt für Schritt auf

Schritt 1: Legen Sie den Gerüstbereich fest

Markieren Sie zunächst die Gerüstlänge, -breite, Feldpositionen und Zugangspunkte entsprechend dem Projektlayout. Die Gerüstlinie sollte der Gebäudefassade oder dem Arbeitsbereich folgen und gleichzeitig genügend Freiraum für Arbeiter und Materialien lassen. Durch die genaue Ausrichtung bleibt der Kwikstage-Gerüstrahmen vom ersten Feld aus ausgerichtet.

Schritt 2: Installieren Sie Grundplatten oder Grundbuchsen

Platzieren Sie Grundplatten oder verstellbare Grundböcke an den vorgesehenen Standardpositionen. Der Untergrund sollte eben sein und die Gerüstlast tragen können. Wenn der Boden uneben ist, können Sockelheber Höhenunterschiede ausgleichen. Eine übermäßige Einstellung sollte jedoch vermieden werden, sofern die Konstruktion dies nicht zulässt.

Schritt 3: Positionieren Sie die ersten Standards

Installieren Sie die ersten Vertikalständer an den vorbereiteten Basispunkten. Die Standards müssen im Lot gehalten werden, da der erste Aufzug die Ausrichtung der gesamten Kwikstage-Gerüststruktur steuert. Auf der Website aufgeführte Standardgrößen von 500 mm bis 3000 mm ermöglichen eine Höhenplanung mit modularen Vertikalabschnitten.

Schritt 4: Haupt- und Riegel verbinden

Nachdem Sie die Ständer positioniert haben, verbinden Sie die Riegel entlang der Gerüstlänge und die Riegel über die Breite. Die Keilverbindung sollte an jeder Verbindung richtig sitzen und verriegelt sein. Die Querbalken stützen die Bretter und die Plattformbreite, sodass fehlende oder lockere Querbalken das Arbeitsdeck schwächen können.

Schritt 5: Diagonalstreben installieren

Zur Stabilisierung des ersten Feldes sollten frühzeitig Diagonalstreben angebracht werden. Streben verhindern, dass der Kwikstage-Gerüstrahmen bei Bewegung, Wind oder ungleichmäßiger Belastung schwankt. Zu den auf der Website aufgeführten Diagonalstrebengrößen gehören 760 × 1500 mm, 760 × 2000 mm, 1830 × 2000 mm, 1830 × 2500 mm und 2440 × 2500 mm.

Schritt 6: Bretter und Arbeitsplattformen platzieren

Sobald der Rahmen und die Aussteifung stabil sind, platzieren Sie Gerüstbretter oder Arbeitsbühnen auf den abgestützten Riegeln. Die Bretter sollten flach liegen und dürfen nicht wackeln, rutschen oder über die genehmigte Anordnung hinausragen. Seitenhalterungen können verwendet werden, wenn ein engerer Zugang zur Fassade erforderlich ist. Die aufgeführten Seitenhalterungsoptionen sind für 1 Brett, 2 Bretter und 3 Bretter erhältlich.

Schritt 7: Installieren Sie Leitplanken, Bordbretter und Zugangspunkte

Vor der Nutzung der Plattform sollten Geländer, Fußbretter, Leitern und Zugangswege installiert werden. Diese Sicherheitsteile reduzieren das Sturzrisiko und das Risiko, dass Material während der Arbeit herunterfällt. Kwikstage-Gerüste sollten erst dann als fertig betrachtet werden, wenn Kantenschutz und Zugangskomponenten angebracht sind.

Schritt 8: Bis zum nächsten Lift ausfahren

Nachdem der erste Aufzug überprüft wurde, kann der nächste Aufzug aufgebaut werden, indem der gleiche Ablauf wiederholt wird. Die Standards werden erweitert, Riegel und Riegel befestigt, Streben installiert und Plattformen nach Bedarf platziert. Jeder Aufzug sollte überprüft werden, bevor die Arbeiten nach oben fortgesetzt werden.

Schritt 9: Endkontrolle vor der Verwendung

Eine sachkundige Person sollte die gesamte Kwikstage-Gerüststruktur prüfen, bevor sie verwendet wird. Die Inspektion sollte die Basisunterstützung, die vertikale Ausrichtung, verriegelte Keile, Verstrebungen, Bretter, Leitplanken, Fußbretter, Zugangspunkte und sichtbare Komponentenschäden umfassen. Wenn das Gerüst verändert, starken Witterungseinflüssen ausgesetzt oder anders als ursprünglich geplant belastet wird, sollte es erneut überprüft werden.

Referenz zur Erektionssequenz

Schrittfolgediagramm

So verwenden Sie die Sequenz vor Ort

Die Aufbaureihenfolge sollte von der Basis nach oben eingehalten werden. Kwikstage-Gerüste sollten nicht willkürlich aufgebaut werden, da Plattformunterstützung, Aussteifung und Kantenschutz von der richtigen Reihenfolge abhängen. Jede Bucht sollte stabil sein, bevor der nächste Abschnitt hinzugefügt wird.

Komponentenkompatibilität während der Erektion

Kwikstage Scaffolding setzt auf kompatible Komponenten. Zu den auf der Website aufgeführten Materialien gehören Q235- und Q355-Stahl mit feuerverzinkter und pulverbeschichteter Oberflächenbehandlung für verschiedene Kwikstage-Artikel. Mehrere aufgeführte Produkte beziehen sich je nach Artikel auch auf die Standards AS1576, AS/NZS 1576, EN74 oder BS1139.

Häufige Fehler beim Aufbau eines Kwikstage-Gerüsts

Beginnend auf einer instabilen Basis

Viele Erektionsprobleme beginnen an der Basis. Wenn die Stützfüße auf schwachem oder unebenem Boden platziert werden, kann sich das Gerüst setzen, neigen oder sich nur schwer ausrichten lassen. Ein stabiler Untergrund ist unerlässlich, da jede Stütze die Last durch den Gerüstrahmen nach unten überträgt.

Fehlende Zahnspangen oder Sicherheitskomponenten

Ein Gerüst mit Ständern, Riegeln und Brettern sieht zwar brauchbar aus, ist aber ohne korrekte Aussteifung und Kantenschutz nicht vollständig. Fehlende Streben können die seitliche Stabilität beeinträchtigen, insbesondere bei hohen Bauwerken oder langen Fassadenläufen. Fehlende Leitplanken, Fußbretter oder sichere Zugangswege können zu ernsthaften Gefahren am Standort führen.

Mischen inkompatibler Teile

Kwikstage-Gerüste sollten als kompatibles System zusammengestellt werden. Das Mischen von Teilen aus verschiedenen Gerüstsystemen kann sich auf den Keilsitz, die Verbindungsstärke, den Feldabstand und die Plattformunterstützung auswirken. Die Kompatibilität der Komponenten sollte vor der Montage bestätigt werden, insbesondere bei der Massenbeschaffung oder bei Ersatzteilen.

Sicherheitsregeln für den Aufbau von Kwikstage-Gerüsten

Befolgen Sie die Zeichnungen und örtlichen Vorschriften

Beim Aufbau sollten Projektzeichnungen, Baustellenverfahren und örtliche Gerüstvorschriften beachtet werden. Allgemeine Schritte sind nützlich, ersetzen jedoch nicht den projektspezifischen Entwurf. Höhe, Ankerabstand, Lastklasse, Plattformanordnung und Aussteifungsanordnung sollten vor Beginn der Arbeiten bestätigt werden.

Kontrollieren Sie die Lasten während des Aufbaus und der Verwendung

Materialien sollten nicht auf dem Gerüst gelagert werden, es sei denn, die Struktur ist für diese Belastung ausgelegt. Kwikstage-Gerüste, die für Traggerüste, Schalungen oder schwere Arbeiten verwendet werden, erfordern einen separaten Lastnachweis. Arbeiter sollten plötzliche Stoßbelastungen, überlastete Plattformen und nicht unterstützte Materiallagerung vermeiden.

Vor jedem Gebrauch prüfen

Die Inspektion sollte nach der Errichtung fortgesetzt werden. Wetter, Vibrationen, Stöße, Materialbewegungen oder Gerüständerungen können den Sicherheitszustand der Struktur verändern. Beschädigte Komponenten, lose Keile, instabile Bretter, fehlende Leitplanken oder verschobene Untergründe sollten vor der erneuten Verwendung des Gerüsts korrigiert werden.

Wann Sie um Lieferanten- oder technische Unterstützung bitten sollten

Hohe oder komplexe Gerüststrukturen

Hohe Gebäude, unregelmäßige Fassaden, Brücken, Anlagen und Industriebauten erfordern möglicherweise eine detaillierte Gerüstplanung. In diesen Fällen sollte das Kwikstage-Gerüst entsprechend den Zeichnungen, den Standortbedingungen und der technischen Prüfung ausgewählt und aufgebaut werden. Bei komplexen temporären Arbeiten reicht eine einfache Schritt-für-Schritt-Anleitung nicht aus.

Traggerüst-, Schalungs- und Schwerlastprojekte

Wenn Kwikstage-Gerüste als Traggerüst oder Schalungsträger verwendet werden, kann die Struktur Lasten tragen, die über den normalen Zugang hinausgehen. Lastübertragung, Basisunterstützung, Aussteifung, Anker und Plattformdesign erfordern eine sorgfältige Prüfung. Ein qualifizierter Ingenieur oder kompetenter Gerüstkonstrukteur sollte diese Anwendungen vor der Errichtung prüfen.

Massenbeschaffung und Komponentenabgleich

Bei Großaufträgen sollte die Komponentenliste mit dem Montageplan übereinstimmen. Ständer, Riegel, Riegel, Streben, Seitenhalterungen, Bretter, Sockelheber und Zubehör sollten getrennt nach Größe, Material, Ausführung und Standard aufgeführt werden. Dies reduziert fehlende Teile während der Montage und verbessert die Verpackung, Inspektion und Verteilung vor Ort.

Abschluss

Der Aufbau von Kwikstage-Gerüsten beginnt mit der Inspektion vor Ort, dem Aufbau des Sockels, der Standardpositionierung, der Verbindung von Riegeln und Riegeln, der Aussteifung, der Platzierung der Plattform, der Installation des Schutzgeländers, der Verlängerung des oberen Aufzugs und der Endkontrolle. Jeder Schritt sollte der Reihe nach ausgeführt werden, da das System auf eine ordnungsgemäße Ausrichtung, verriegelte Keilverbindungen, stabile Plattformen und vollständige Sicherheitskomponenten angewiesen ist. Zu den auf der Website aufgeführten Kwikstage-Gerüstdetails gehören Q235- und Q355-Stahl, feuerverzinkte und pulverbeschichtete Oberflächen, Standardlängen von 500 mm bis 3000 mm, Riegelgrößen von 530 mm bis 3048 mm sowie Seitenhalterungsoptionen für 1, 2 und 3 Bretter.

Für Wohn-, Gewerbe-, Infrastruktur-, Traggerüst-, Schalungs- und Industrieprojekte sollten Kwikstage-Gerüstkomponenten entsprechend den Zeichnungen, den Standortbedingungen und den Kompatibilitätsanforderungen ausgewählt werden. Nanjing Uni-Tech Metalwork Company Ltd. liefert Kwikstage-Gerüstsysteme und -Komponenten mit unterschiedlichen Materialien, Oberflächen und Standardoptionen. Käufer können Gerüsthöhe, Feldlayout, Arbeitsplattformbreite, Anforderungen an die Oberflächenbehandlung und Komponentenlisten vorbereiten, bevor sie ein Kwikstage-Gerüstangebot anfordern.

FAQ

Wie baut man ein Kwikstage-Gerüst auf?

Kwikstage-Gerüste werden errichtet, indem der Standort vorbereitet, Grundplatten oder Grundböcke aufgestellt, Standards positioniert, Riegel und Riegel verbunden, Streben installiert, Bretter angebracht, Leitplanken und Fußbretter angebracht, obere Hebebühnen ausgefahren und die Endkontrolle durchgeführt werden. Die Reihenfolge sollte den Projektzeichnungen und den örtlichen Sicherheitsvorschriften entsprechen.

Welche Komponenten werden für den Aufbau eines Kwikstage-Gerüsts benötigt?

Zu den Hauptkomponenten gehören Ständer, Riegel, Riegel, Diagonalstreben, Gerüstbretter, Sockelböcke, Seitenkonsolen, Geländer, Fußbretter und Zubehör. Jede Komponente hat im Gerüstrahmen eine bestimmte Rolle. Kompatible Kwikstage-Gerüstteile sollten zusammen verwendet werden, um eine korrekte Verbindung und Plattformunterstützung zu gewährleisten.

Können Kwikstage-Gerüste auf unebenem Boden errichtet werden?

Kwikstage-Gerüste können auf unebenem Boden nur dann aufgestellt werden, wenn der Untergrund ordnungsgemäß vorbereitet und angepasst ist. Zur Nivellierung können Stützböcke verwendet werden, allerdings muss der Untergrund noch fest genug sein, um die Last tragen zu können. Übermäßige Anpassungen oder schwacher Boden können die Stabilität des Gerüsts beeinträchtigen.

Benötigen Sie beim Aufbau von Kwikstage-Gerüsten Stützen?

Ja, Streben sind wichtig für die Stabilität des Kwikstage-Gerüsts. Sie helfen dabei, seitliche Bewegungen zu kontrollieren und das Schwanken in hohen, langen oder freiliegenden Gerüststrukturen zu reduzieren. Die Anordnung der Aussteifungen sollte den Projektzeichnungen, der Gerüsthöhe, der Windeinwirkung und den örtlichen Sicherheitsanforderungen entsprechen.

Wer sollte Kwikstage-Gerüste vor der Verwendung prüfen?

Kwikstage-Gerüste sollten vor der Verwendung von einer sachkundigen Person überprüft werden. Bei der Inspektion sollten Basisunterstützung, vertikale Ausrichtung, verriegelte Keile, Verstrebungen, Bretter, Leitplanken, Fußbretter, Zugangspunkte und der Zustand der Komponenten überprüft werden. Jeder unsichere Zustand sollte behoben werden, bevor Arbeiter das Gerüst benutzen.
